แผงแพทช์มีกี่พอร์ต? คู่มือฉบับสมบูรณ์

แผงแพทช์มีกี่พอร์ต?

ก แผงแพทช์เครือข่าย ปกติจะเข้ามา พอร์ต 12, 24, 48 หรือ 96 โดยมีรุ่น 24 พอร์ตและ 48 พอร์ตที่ใช้งานกันอย่างแพร่หลายมากที่สุดในสภาพแวดล้อมเชิงพาณิชย์และองค์กร แผงแพทช์ 24 พอร์ตพอดี พื้นที่ชั้นวาง 1U ในขณะที่เวอร์ชัน 48 พอร์ตครอบครอง 2U . แผง 12 พอร์ตที่เล็กกว่านั้นพบเห็นได้ทั่วไปในการตั้งค่าภายในบ้านหรือตู้โทรคมนาคมขนาดกะทัดรัด และแผง 96 พอร์ตที่มีความหนาแน่นสูงจะพบได้ในศูนย์ข้อมูลขนาดใหญ่ซึ่งพื้นที่ชั้นวางอยู่ในระดับพรีเมี่ยม

จำนวนพอร์ตไม่ได้กำหนดขึ้นเอง — โดยจะกำหนดจำนวนอุปกรณ์เครือข่ายที่คุณสามารถยุติและจัดการได้โดยตรงจากแผงเดียว การเลือกจำนวนพอร์ตที่ไม่ถูกต้องจะทำให้พื้นที่ชั้นวางเสียเปล่าหรือสายเคเบิลที่ยุ่งวุ่นวายซึ่งกลายเป็นฝันร้ายในการบำรุงรักษาเมื่อเวลาผ่านไป การทำความเข้าใจการกำหนดค่าที่มีอยู่เป็นก้าวแรกสู่โครงสร้างพื้นฐานเครือข่ายที่สะอาดและปรับขนาดได้

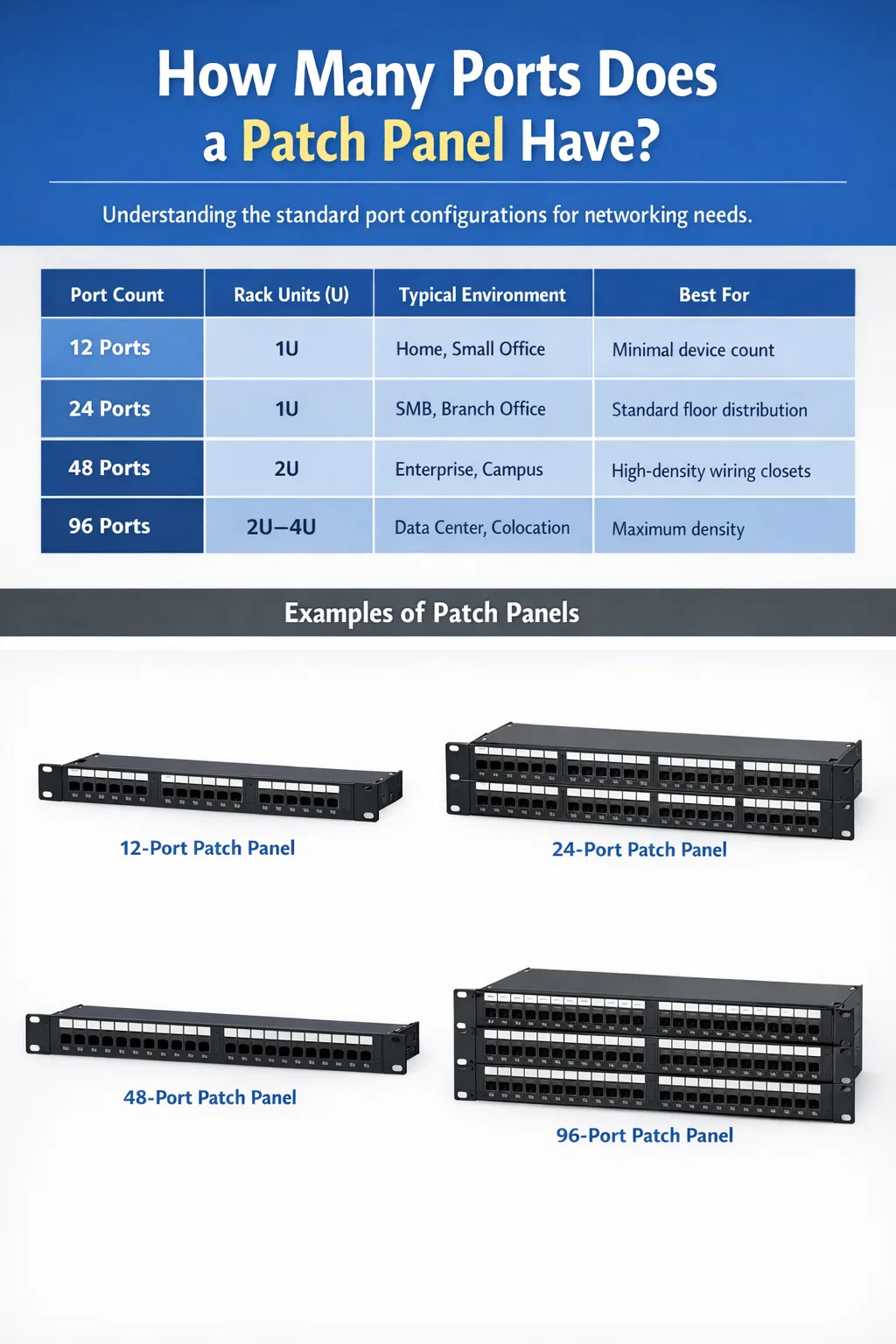

อธิบายการกำหนดค่าพอร์ตมาตรฐาน

การกำหนดค่าจำนวนพอร์ตแต่ละรายการมีจุดประสงค์เฉพาะ และการทำความเข้าใจความแตกต่างในทางปฏิบัติจะช่วยให้คุณหลีกเลี่ยงการระบุโครงสร้างพื้นฐานสายเคเบิลมากเกินไปหรือสร้างน้อยเกินไป

แผงแพทช์ 12 พอร์ต

แผงแพทช์เครือข่าย 12 พอร์ตเป็นการกำหนดค่ามาตรฐานที่เล็กที่สุดที่มีอยู่ ใช้พื้นที่ชั้นวาง 1U และโดยทั่วไปจะใช้ในการติดตั้งในที่พักอาศัย ร้านค้าปลีกขนาดเล็ก หรือตู้เสื้อผ้าเสริมที่ต้องกำจัดหยดเพียงไม่กี่หยด แผง 12 พอร์ตยังเป็นตัวเลือกที่ใช้งานได้จริงเมื่อคุณต้องการแยกส่วนเฉพาะของเครือข่าย — เช่น การแยกสาย VoIP หรือฟีดกล้องรักษาความปลอดภัย — โดยไม่ต้องทุ่มเทแผง 24 พอร์ตเต็มเพื่อจุดประสงค์นั้น เนื่องจากมีขนาดเล็ก แผง 12 พอร์ตจึงพอดีกับตู้ติดผนังที่มีขนาดเล็กเพียง 6U

แผงแพทช์ 24 พอร์ต

แผงแพทช์ 24 พอร์ตเป็นการกำหนดค่าทั่วไปที่สุดในอุตสาหกรรม รองรับพื้นที่สำนักงานทั่วไปที่มีเวิร์กสเตชัน 20 ถึง 24 เครื่อง โดยเปิดพอร์ตไว้บางส่วนสำหรับอุปกรณ์ที่ใช้ร่วมกัน เช่น เครื่องพิมพ์ จุดเข้าใช้งาน หรือโทรศัพท์ IP ที่ 1U จะจับคู่อย่างลงตัวกับสวิตช์ที่มีการจัดการ 24 พอร์ตในกลุ่มยูนิตชั้นวางเดียวกัน ซึ่งช่วยให้สายเคเบิลของคุณสั้นและติดฉลากตรงไปตรงมา มาตรฐานสายเคเบิลที่มีโครงสร้างส่วนใหญ่ รวมถึง TIA-568 ถูกสร้างขึ้นประมาณ 24 พอร์ต ทำให้ขนาดนี้เป็นค่าเริ่มต้นสำหรับผู้วางแผนและผู้รับเหมาด้านไอทีส่วนใหญ่

แผงแพทช์ 48 พอร์ต

กt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

แผงแพทช์ 96 พอร์ต

แผง 96 พอร์ตเพิ่มความหนาแน่นจนถึงขีดจำกัดในทางปฏิบัติภายในโครงสร้างพื้นฐานแร็คขนาด 19 นิ้วมาตรฐาน โดยทั่วไปแผงเหล่านี้จะใช้แจ็คสโตนแบบทำมุมหรือแบบไม่ต้องใช้เครื่องมือเพื่อรองรับพอร์ตและสายแพตช์ที่มีความเข้มข้นสูง โดยส่วนใหญ่จะพบได้ในศูนย์ข้อมูล สิ่งอำนวยความสะดวกสำหรับโคโลเคชั่นขนาดใหญ่ และห้องโทรคมนาคมที่ต้องจัดพอร์ตเซิร์ฟเวอร์ การเชื่อมต่อพื้นที่จัดเก็บข้อมูล หรือแฮนด์ออฟแบบไฟเบอร์หลายร้อยพอร์ต แผง 96 พอร์ตบางรุ่นได้รับการออกแบบโดยใช้ระบบคาสเซ็ตต์แบบโมดูลาร์ โดยที่คาสเซ็ตต์ 12 พอร์ตหรือ 24 พอร์ตแต่ละช่องเข้าไปในเฟรมแชสซี ทำให้คุณมีความยืดหยุ่นในการเติมเฉพาะสิ่งที่คุณต้องการ ในขณะเดียวกันก็รักษาพื้นที่ที่สงวนไว้สำหรับการขยายในอนาคต

ปัจจัยที่กำหนดจำนวนพอร์ตที่คุณต้องการ

การเลือกจำนวนพอร์ตที่เหมาะสมสำหรับแผงแพทช์เครือข่ายของคุณไม่ใช่เรื่องของการเลือกจำนวนพอร์ตที่ใหญ่ที่สุดที่มีอยู่ ตัวแปรที่เป็นรูปธรรมหลายตัวแปรควรเป็นตัวขับเคลื่อนการตัดสินใจ และการเพิกเฉยต่อตัวแปรเหล่านั้นอาจนำไปสู่งบประมาณที่สูญเปล่าหรือระบบสายเคเบิลที่ไม่สามารถปรับขนาดได้

จำนวนสายเคเบิลหล่นในพื้นที่

นับการรันสายเคเบิลที่ใช้งานอยู่ทุกครั้งซึ่งสิ้นสุดในตู้หรือชั้นวาง รวมการหยดสำหรับเวิร์กสเตชัน โทรศัพท์ VoIP กล้อง IP จุดเชื่อมต่อไร้สาย และอุปกรณ์ IoT ใด ๆ แผงแพทช์ต้องมีพอร์ตอย่างน้อยเท่ากับจำนวนสายเคเบิลที่ใช้งานอยู่ บวกกับบัฟเฟอร์การเติบโต 15 ถึง 20 เปอร์เซ็นต์ หากคุณมี 38 หยดในปัจจุบัน แผง 48 พอร์ตคือตัวเลือกที่สมเหตุสมผล โดยให้พอร์ตสำรอง 10 พอร์ตโดยไม่ต้องใช้แผงที่สองหรือแชสซีที่ใหญ่กว่าทันที

กvailable Rack Space

พื้นที่แร็คเป็นทรัพยากรที่มีจำกัด และทุกส่วนประกอบต่างแข่งขันกันเพื่อมัน แร็ค 42U ทั่วไปที่เต็มไปด้วยสวิตช์สองตัว เราเตอร์ ไฟร์วอลล์ UPS หนึ่งเครื่อง และตัวจัดการสายเคเบิล 1U สองตัวได้พูดประมาณ 14U ก่อนที่จะติดตั้งแผงแพทช์เดี่ยว หากคุณกำลังทำงานกับชั้นวางติดผนังขนาด 12U ในสำนักงานขนาดเล็ก การติดตั้งแผง 24 พอร์ตสองแผงเคียงข้างกันกับการจัดการสายเคเบิลที่เกี่ยวข้องอาจเป็นไปไม่ได้ ในกรณีดังกล่าว แผง 48 พอร์ตเดี่ยวที่ 2U มีประโยชน์มากกว่าแผง 24 พอร์ต 2 แผงที่แผงละ 1U เนื่องจากผู้จัดการสายเคเบิลมักจะเพิ่มอีก 1U ต่อแถวแผง

ประเภทสายเคเบิลและประเภทสัญญาณ

แผงทองแดง Cat5e, Cat6, Cat6A และ Cat8 ทั้งหมดมาในการนับพอร์ตมาตรฐานเดียวกัน แต่ขนาดทางกายภาพแตกต่างกัน ตัวอย่างเช่น แผง Cat6A มักจะสูงหรือลึกกว่าเล็กน้อย กว่าแผง Cat6 เนื่องจากเส้นผ่านศูนย์กลางของสายเคเบิลที่ใหญ่กว่านั้นต้องการรัศมีการโค้งงอมากกว่าและตัวเชื่อมต่อเองก็ใหญ่กว่า แผง Cat6A 48 พอร์ตอาจใช้พื้นที่ 2U โดยที่แผง Cat6 48 พอร์ตพอดีสบาย แผงแพทช์ไฟเบอร์ — ใช้สำหรับการรันแบ็คโบน อัปลิงค์ และการเชื่อมต่อทางไกล — เป็นไปตามโมเดลความหนาแน่นของพอร์ตที่แตกต่างกัน โดยทั่วไปแผงไฟเบอร์ดูเพล็กซ์ LC จะมีการกำหนดค่า 24 พอร์ตภายใน 1U ในขณะที่ระบบไฟเบอร์คาสเซ็ต MPO/MTP สามารถบรรจุการเชื่อมต่อไฟเบอร์ 72 เส้นขึ้นไปไว้ในแผง 1U เดียว

การขยายเครือข่ายตามแผน

ก network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last 15 ถึง 25 ปี ภายใต้การใช้งานเชิงพาณิชย์ตามปกติ นั่นหมายความว่าจำนวนพอร์ตที่คุณเลือกในวันนี้จะต้องรองรับการเติบโตที่คุณไม่สามารถคาดการณ์ได้อย่างเต็มที่ บริษัทที่มีพนักงาน 30 คนในปัจจุบันอาจมี 60 คนภายในห้าปี การสร้างเฮดรูมโดยการปรับขนาดพอร์ตให้เป็นระดับถัดไป — จาก 24 เป็น 48 หรือจาก 48 เป็น 96 — มักจะถูกกว่าการติดตั้งแผงเพิ่มเติมเพิ่มเติมและการเดินสายเคเบิลอีกครั้งในภายหลัง

ประเภทแผงแพทช์และจำนวนพอร์ตแตกต่างกันอย่างไร

แผงแพตช์เครือข่ายบางอันไม่ได้ถูกสร้างขึ้นในลักษณะเดียวกัน การออกแบบภายในของแผงควบคุมส่งผลต่อจำนวนพอร์ตที่สามารถรองรับได้ วิธีการจัดการสายเคเบิลที่ด้านหลัง และความง่ายดายในการกำหนดค่าหรือซ่อมแซมแผงควบคุม

แก้ไขแผงแพทช์แบบ Punch-Down

แผงแบบตายตัวมีแจ็คที่ติดตั้งไว้ล่วงหน้าซึ่งต่อสายโดยตรงผ่านเครื่องมือ 110-punch ที่ด้านหลัง ประเภทเหล่านี้เป็นประเภทที่พบบ่อยที่สุดในการติดตั้งสายเคเบิลแบบมีโครงสร้าง และมีจำหน่ายในจำนวนพอร์ตมาตรฐานทั้งหมด — 12, 24, 48 และ 96 เนื่องจากแจ็คได้รับการบูรณาการอย่างถาวร แผงแบบตายตัวจึงแข็งแกร่งและคุ้มค่าสำหรับการติดตั้งที่รูปแบบสายเคเบิลไม่น่าจะเปลี่ยนแปลงบ่อยครั้ง มีจำหน่ายในพิกัด Cat5e, Cat6 และ Cat6A และรองรับมาตรฐานการเดินสายทั้ง T568A และ T568B

แผงแพทช์ Keystone

แผงคีย์สโตนใช้การออกแบบแบบแยกส่วน โดยแจ็คสโตนแต่ละอันจะสอดเข้าไปในกรอบแผงเปล่า แชสซีแผงแพทช์คีย์สโตน 24 พอร์ตมีช่องคีย์สโตน 24 ช่อง แต่คุณเติมเฉพาะพอร์ตที่คุณต้องการเท่านั้น หากคุณเริ่มต้นด้วย 16 ดรอปที่ใช้งานอยู่ คุณจะติดตั้งแจ็ค 16 ตัว และปล่อยให้อีก 8 ช่องที่เหลือว่างไว้เพื่อใช้ในอนาคต ความเป็นโมดูลนี้ยังหมายความว่าคุณสามารถผสมประเภทแจ็ค — RJ45, coax, ไฟเบอร์, HDMI — ภายในแผงเดียวกัน แผง Keystone มีราคาแพงต่อพอร์ตเล็กน้อยกว่าแผงแบบคงที่ แต่ให้ความยืดหยุ่นอย่างมากในสภาพแวดล้อมแบบไดนามิก

กngled Patch Panels

กngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

แผงแพทช์ไฟเบอร์ออปติก

แผงแพทช์ไฟเบอร์ใช้ตัวเชื่อมต่อ LC, SC หรือ MPO และเป็นไปตามมาตรฐานความหนาแน่นที่แตกต่างจากแผงทองแดง โดยทั่วไปแล้วแผงแพทช์ไฟเบอร์ 1U ที่มีตัวเชื่อมต่อ LC duplex 24 พอร์ต ซึ่งเท่ากับการเชื่อมต่อไฟเบอร์ 24 เส้นหรือลิงค์ดูเพล็กซ์ 12 เส้น แผงไฟเบอร์แบบคาสเซ็ตต์ MPO ความหนาแน่นสูงสามารถส่งมอบได้ การเชื่อมต่อไฟเบอร์ 72 ถึง 96 ในแชสซี 1U เดียว ทำให้เป็นโซลูชันที่ตอบโจทย์สำหรับโครงสร้างพื้นฐานแกนหลักในอาคารขนาดใหญ่และศูนย์ข้อมูล แผงแพทช์ไฟเบอร์เป็นอุปกรณ์แบบพาสซีฟ — ไม่ต้องใช้พลังงาน — แต่ต้องการการดูแลที่มากขึ้นระหว่างการติดตั้งเพื่อหลีกเลี่ยงความเสียหายของตัวเชื่อมต่อและการสูญเสียการแทรก

แผงแพทช์เหมาะสมกับโครงสร้างพื้นฐานเครือข่ายโดยรวมของคุณอย่างไร

ก patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

ในการออกแบบสายเคเบิลที่มีโครงสร้างโดยทั่วไป สายเคเบิลแนวนอนจะวิ่งจากเต้ารับติดผนังหรือกล่องตั้งพื้นในแต่ละเวิร์กสเตชันไปยังแผงแพทช์ในตู้ IDF (Intermediate Distribution Frame) ที่ใกล้ที่สุด จากแผงแพทช์ สายแพตช์สั้น — ปกติจะยาว 1 ถึง 3 ฟุต — เชื่อมต่อกับพอร์ตที่เกี่ยวข้องบนสวิตช์เลเยอร์การเข้าถึง แต่ละพอร์ตบนแผงแพทช์สอดคล้องกับสายเคเบิลฟิสิคัลหนึ่งเส้น ซึ่งจะเชื่อมต่อกับอุปกรณ์เครือข่ายหนึ่งเครื่องที่ปลายผู้ใช้ ความสัมพันธ์แบบหนึ่งต่อหนึ่งนี้เป็นสิ่งที่ทำให้การวางแผนการนับพอร์ตสะท้อนถึงจำนวนอุปกรณ์ของคุณโดยตรง

แผงแพทช์ยังทำหน้าที่เป็นชั้นเอกสารสำหรับโรงงานเดินสายแนวนอนทั้งหมด เมื่อพอร์ตมีป้ายกำกับอย่างชัดเจนด้วยหมายเลขห้อง หมายเลขโต๊ะ หรือรหัสอุปกรณ์ การแก้ไขปัญหาการเชื่อมต่อที่ผิดพลาดจะกลายเป็นเรื่องของการติดตามฉลากแทนที่จะคลานผ่านผนัง นี่คือจุดที่จำนวนพอร์ตส่งผลต่อประสิทธิภาพการดำเนินงาน แผง 24 พอร์ตที่มีประชากรหนาแน่นและมีฉลากที่ชัดเจนนั้นจัดการได้ง่ายกว่าแผง 48 พอร์ตที่ล้นเกิน โดยครึ่งหนึ่งของพอร์ตไม่มีป้ายกำกับและสายแพตช์พันกันมาก

แนวทางปฏิบัติที่ดีที่สุดในการใช้พอร์ตสำหรับแผงแพทช์เครือข่าย

การมีจำนวนพอร์ตที่เหมาะสมบนแผงแพทช์เป็นสิ่งสำคัญ แต่วิธีที่คุณใช้และจัดการพอร์ตเหล่านั้นก็มีความสำคัญไม่แพ้กัน ผู้เชี่ยวชาญด้านอุตสาหกรรมปฏิบัติตามชุดข้อตกลงที่ใช้งานได้จริงเพื่อรักษาโครงสร้างพื้นฐานของสายเคเบิลให้สะอาด บันทึกเป็นเอกสาร และบำรุงรักษาได้ตลอดอายุการใช้งาน

• ติดป้ายกำกับทุกพอร์ตทั้งด้านหน้าและด้านหลังของแผงก่อนที่จะเริ่มเดินสายเคเบิล ใช้รูปแบบการตั้งชื่อที่สอดคล้องกัน เช่น หมายเลขห้อง ตามด้วยหมายเลขทางออก (เช่น 204-A, 204-B) เพื่อให้ช่างเทคนิคสามารถอ้างอิงโยงแผงไปยังแผนผังชั้นได้โดยไม่ต้องมีความรู้เรื่องการติดตั้งมาก่อน
• อย่าเติมแผงแพทช์จนเต็มความจุ 100 เปอร์เซ็นต์ในการติดตั้งครั้งแรก สำรองพอร์ตอย่างน้อยร้อยละ 20 เพื่อการเคลื่อนไหว เพิ่ม และเปลี่ยนแปลงในอนาคต บนแผง 24 พอร์ต นั่นหมายถึงการกำหนดเป้าหมายการเชื่อมต่อที่ใช้งานอยู่ไม่เกิน 19 รายการในวันแรก
• ใช้สายแพทช์ที่มีรหัสสีเพื่อแบ่งประเภทการรับส่งข้อมูลด้วยสายตา แบบแผนทั่วไปคือสีน้ำเงินสำหรับข้อมูล สีเทาสำหรับ VoIP สีเหลืองสำหรับการรับส่งข้อมูลการจัดการ และสีแดงสำหรับการเชื่อมต่อโครงสร้างพื้นฐานที่สำคัญ รหัสสีนี้จะใช้งานได้ก็ต่อเมื่อมีการบันทึกไว้และนำไปใช้อย่างสม่ำเสมอ
• ติดตั้งตัวจัดการสายเคเบิลแนวนอน 1U ที่ด้านบนหรือด้านล่างแต่ละแถวแผง ช่วยให้สายแพตช์เป็นระเบียบ ป้องกันความตึงเครียดที่มากเกินไปบนขั้วต่อ RJ45 และทำให้สามารถเคลื่อนย้ายหรือเปลี่ยนสายแพตช์ได้โดยไม่รบกวนการเชื่อมต่อที่อยู่ติดกัน
• บันทึกทุกพอร์ตในฐานข้อมูลการจัดการสายเคเบิลหรือสเปรดชีตทันทีหลังการติดตั้ง เอกสารระดับพอร์ตกลายเป็นเครื่องมือที่มีค่าที่สุดเพียงเครื่องมือเดียวสำหรับทีมไอทีที่จัดการโครงสร้างพื้นฐานหลายปีหลังจากที่ผู้ติดตั้งเดิมได้ย้ายออกไป
• ใช้สายแพตช์ที่ไม่จำเป็นอีกต่อไป ความยาวสายเคเบิลที่มากเกินไปทำให้เกิดการหย่อนที่รวมตัวและปิดกั้นการไหลเวียนของอากาศในชั้นวาง สำหรับการเชื่อมต่อระหว่างแผงแพทช์และสวิตช์ในชั้นวางเดียวกัน สายแพตช์ 1 ฟุตหรือ 2 ฟุตก็เพียงพอแล้วเกือบทุกครั้ง

การคำนวณจำนวนพอร์ตแผงแพทช์ที่เหมาะสมสำหรับการใช้งานของคุณ

มีวิธีการที่ตรงไปตรงมาในการกำหนดขนาดการติดตั้งแผงแพทช์อย่างถูกต้อง เริ่มต้นด้วยการนับทางกายภาพและสิ้นสุดด้วยโมเดลการจัดสรรพอร์ตที่คำนึงถึงความต้องการในปัจจุบันและการเติบโตในระยะสั้น

1. นับการรันสายเคเบิลที่ใช้งานอยู่ทั้งหมด จบลงในตู้เสื้อผ้า รวมถึงเวิร์กสเตชัน โทรศัพท์ AP กล้อง เครื่องพิมพ์ และอุปกรณ์เฉพาะใดๆ ที่ดรอป
2. กdd infrastructure ports สำหรับอัปลิงก์ การเชื่อมต่อแพตช์ระหว่าง IDF และ MDF และพอร์ตการจัดการใดๆ ที่คุณวางแผนจะเชื่อมต่อผ่านแผงแทนที่จะเชื่อมต่อเข้ากับสวิตช์โดยตรง
3. กpply a 20 percent growth buffer ให้เป็นยอดรวม หากคุณมีพอร์ตที่ใช้งานอยู่ 40 พอร์ตและพอร์ตโครงสร้างพื้นฐาน 4 พอร์ต จำนวนการทำงานของคุณคือ 44 บวก 20 เปอร์เซ็นต์ = ต้องใช้พอร์ตประมาณ 53 พอร์ต
4. ปัดเศษขึ้นเป็นขนาดแผงมาตรฐานถัดไป . ในตัวอย่างด้านบน พอร์ต 53 พอร์ตจะปัดเศษแผงขนาด 48 พอร์ตจำนวน 2 แผง (พอร์ตทั้งหมด 96 พอร์ต) ทำให้คุณมีพื้นที่ว่างเหลือเฟือ อีกทางหนึ่ง หากงบประมาณและพื้นที่มีจำกัด แผง 48 พอร์ตเดียวและแผง 12 พอร์ตหนึ่งแผงจะทำให้คุณมี 60 พอร์ตบนพื้นที่แร็ค 3U ซึ่งเป็นโซลูชันที่สมเหตุสมผลและประหยัดกว่า
5. ยืนยันความพร้อมใช้งานของพื้นที่ชั้นวาง โดยการเพิ่มข้อกำหนด U สำหรับทุกส่วนประกอบ เช่น สวิตช์ เราเตอร์ แผงแพทช์ ตัวจัดการสายเคเบิล หน่วย UPS และตรวจสอบว่าพอดีกับความสูงรวมของชั้นวาง

การคำนวณห้าขั้นตอนนี้ใช้เวลาน้อยกว่า 30 นาทีในการติดตั้งใหม่ และช่วยประหยัดเวลาในการแก้ไขปัญหาเชิงรับและการเดินสายใหม่ในภายหลัง นอกจากนี้ยังสร้างพื้นฐานของเอกสารข้อกำหนดเกี่ยวกับสายเคเบิลที่ผู้รับเหมาสามารถเสนอราคาได้ และทีม IT ของคุณสามารถอ้างอิงได้เมื่อโครงสร้างพื้นฐานได้รับการสืบทอดหรือส่งมอบ

ข้อผิดพลาดทั่วไปเมื่อเลือกจำนวนพอร์ตแผงแพทช์

แม้แต่นักวางแผนเครือข่ายที่มีประสบการณ์ยังสร้างข้อผิดพลาดในการกำหนดขนาดเมื่อระบุแผงแพตช์ ข้อผิดพลาดเหล่านี้ควรค่าแก่การทำความเข้าใจเพราะเกือบทุกครั้งสามารถหลีกเลี่ยงได้ด้วยการวางแผนล่วงหน้าเล็กน้อย

จำนวนพอร์ตที่ระบุน้อยเกินไปเพื่อประหยัดต้นทุน

ก 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. การเลือกแผงที่เล็กกว่าเพื่อประหยัดเงินล่วงหน้า $40 ถือเป็นการประหยัดที่ผิดพลาด ในเกือบทุกสถานการณ์การใช้งานเชิงพาณิชย์

การระบุมากเกินไปโดยไม่คำนึงถึงพื้นที่ชั้นวาง

การตรงไปที่แผง 96 พอร์ตเมื่อคุณมีหยดเพียง 30 หยดก็เป็นปัญหาไม่แพ้กัน แผง 96 พอร์ตที่มีประชากรเพียงครึ่งเดียวทำให้เปลืองพื้นที่ชั้นวาง มีค่าใช้จ่ายเกินความจำเป็น และสร้างเลย์เอาต์ที่น่าสับสนโดยที่พอร์ตที่ใช้งานกระจัดกระจายไปทั่วพื้นที่ขนาดใหญ่ ที่สำคัญกว่านั้นคือ แผงขนาดใหญ่ต้องการตัวจัดการสายเคเบิลที่ใหญ่ขึ้นตามสัดส่วนและสายแพตช์ที่มากขึ้น ซึ่งทั้งหมดนี้ใช้ยูนิตแร็คที่สามารถจัดสรรให้กับอุปกรณ์ที่ใช้งานอยู่ได้

ละเว้นความเข้ากันได้ของหมวดหมู่สายเคเบิล

การติดตั้งแผงแพทช์ Cat6 บนสายเคเบิลแนวนอน Cat6A จะทำให้ประสิทธิภาพของทั้งช่องลดลง แผงแพทช์เป็นส่วนหนึ่งของการเชื่อมต่อแบบถาวร และต้องได้รับการจัดอันดับเป็นหมวดหมู่เดียวกันกับสายเคเบิลที่ปลายสายเป็นอย่างน้อย ในทำนองเดียวกัน การใช้แผงแพทช์ Cat5e กับสายเคเบิล Cat6 จะลบล้างการปรับปรุง crosstalk และแบนด์วิดท์ที่สายเคเบิล Cat6 มอบให้ กlways match the patch panel category to the cable category และตรวจสอบว่าช่องทั้งหมด — แผง สายแพตช์ แจ็ค และสายแนวนอน — ได้รับการทดสอบและรับรองร่วมกันหลังการติดตั้ง

ลืมคำนึงถึงพอร์ตอัปลิงค์และแบ็คโบน

นักวางแผนจำนวนมากนับเฉพาะการวางสายแนวนอนที่หันหน้าเข้าหาผู้ใช้ และลืมไปว่าสายอัปลิงค์ระหว่าง IDF และ MDF จะสิ้นสุดในแผงแพทช์ด้วย ในอาคารที่มีสามชั้นและมี MDF ตรงกลาง แต่ละ IDF ต้องมีพอร์ตอัปลิงก์อย่างน้อยสองหรือสี่พอร์ตสำหรับไฟเบอร์แบ็คโบนหรืออัปลิงก์ทองแดงไปยังสวิตช์หลัก พอร์ตเหล่านี้ใช้พื้นที่แผงเช่นเดียวกับการเชื่อมต่ออื่นๆ และจะต้องรวมไว้ในการคำนวณจำนวนพอร์ตตั้งแต่เริ่มต้น

จำนวนพอร์ตแผงแพทช์ในสถานการณ์การใช้งานเฉพาะ

การใช้งานจริงมีความแตกต่างกันอย่างมากทั้งในด้านขนาดและความซับซ้อน การดูสถานการณ์เฉพาะจะช่วยแปลหลักการนับจำนวนพอร์ตเชิงนามธรรมให้เป็นการตัดสินใจที่เป็นรูปธรรม

สำนักงานขนาดเล็กที่มีพนักงาน 15 คน

ก single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single แผงแพทช์ 48 พอร์ต จัดการสิ่งนี้ได้อย่างสะดวกสบายด้วยพอร์ตสำรอง 8 ถึง 18 พอร์ต การตั้งค่านี้พอดีกับตู้ติดผนังขนาด 12U พร้อมด้วยสวิตช์ 48 พอร์ตและ UPS ขนาดเล็ก

สำนักงานองค์กรหลายชั้นพร้อมพนักงาน 200 คน

ก 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring แผง 48 พอร์ตสองถึงสามแผง ต่อ IDF หรืออีกทางเลือกหนึ่งคือการผสมผสานระหว่างแผง 48 พอร์ตและ 24 พอร์ต ขึ้นอยู่กับจำนวนการปล่อยที่แน่นอน MDF รวบรวมแบ็คโบนอัปลิงก์จาก IDF ทั้งสี่และโฮสต์โครงสร้างพื้นฐานสวิตช์หลัก โดยทั่วไปต้องใช้แผงแพตช์เพิ่มเติมสำหรับสายเคเบิลอัปลิงก์เพียงอย่างเดียว

ตู้ศูนย์ข้อมูลโคโลเคชั่น

ในศูนย์ข้อมูลแบบโคโลเคชั่น ตู้ขนาด 42U ตู้เดียวอาจมีเซิร์ฟเวอร์ 10 ถึง 20 เครื่อง โดยแต่ละตู้มีอินเทอร์เฟซเครือข่าย 2 ถึง 4 ตัว ซึ่งแปลเป็นพอร์ตเครือข่ายที่ใช้งานอยู่ 20 ถึง 80 พอร์ตในแร็คเดียว มีความหนาแน่นสูง แผงแพทช์ 96 พอร์ตที่ 2U เป็นโซลูชันที่ต้องการที่นี่ ซึ่งมักใช้ร่วมกับสวิตช์แบบท็อปออฟแร็คและเทปไฟเบอร์ MPO สำหรับอัปลิงก์ เป้าหมายคือยุติการเชื่อมต่อให้ได้มากที่สุดเท่าที่จะเป็นไปได้ภายในจำนวนยูนิตชั้นวางน้อยที่สุด ซึ่งจะทำให้มีพื้นที่มากขึ้นสำหรับอุปกรณ์ที่สร้างรายได้

อาคารเรียนหรือมหาวิทยาลัย

สิ่งอำนวยความสะดวกด้านการศึกษานำเสนอความท้าทายด้านสายเคเบิลที่ไม่เหมือนใคร เนื่องจากมีการผสมผสานชั้นเรียนที่มีความหนาแน่นสูงเข้ากับรูปแบบการเข้าใช้ที่เปลี่ยนแปลงได้ ห้องเรียนโรงเรียนมัธยมทั่วไปอาจมีตำแหน่งนักเรียน 35 ตำแหน่ง พร้อมด้วยสถานีครู เครื่องฉายภาพ และจุดเข้าใช้งานหนึ่งหรือสองจุด — ต้องใช้สายเคเบิล 10 ถึง 15 จุดต่อห้อง อาคารที่มีห้องเรียน 20 ห้องจะผลิตหยด 200 ถึง 300 หยดซึ่งจำเป็นต้องกระจายไปยัง IDF หลายแห่ง แผง 48 พอร์ตเป็นอุปกรณ์สำคัญ ในสภาพแวดล้อมเหล่านี้ โดยจำนวนที่แน่นอนจะกำหนดโดยจำนวนหยดที่รวมกันในแต่ละตู้
