วิธีแก้ไขสายแพทช์ไฟเบอร์ออปติก?

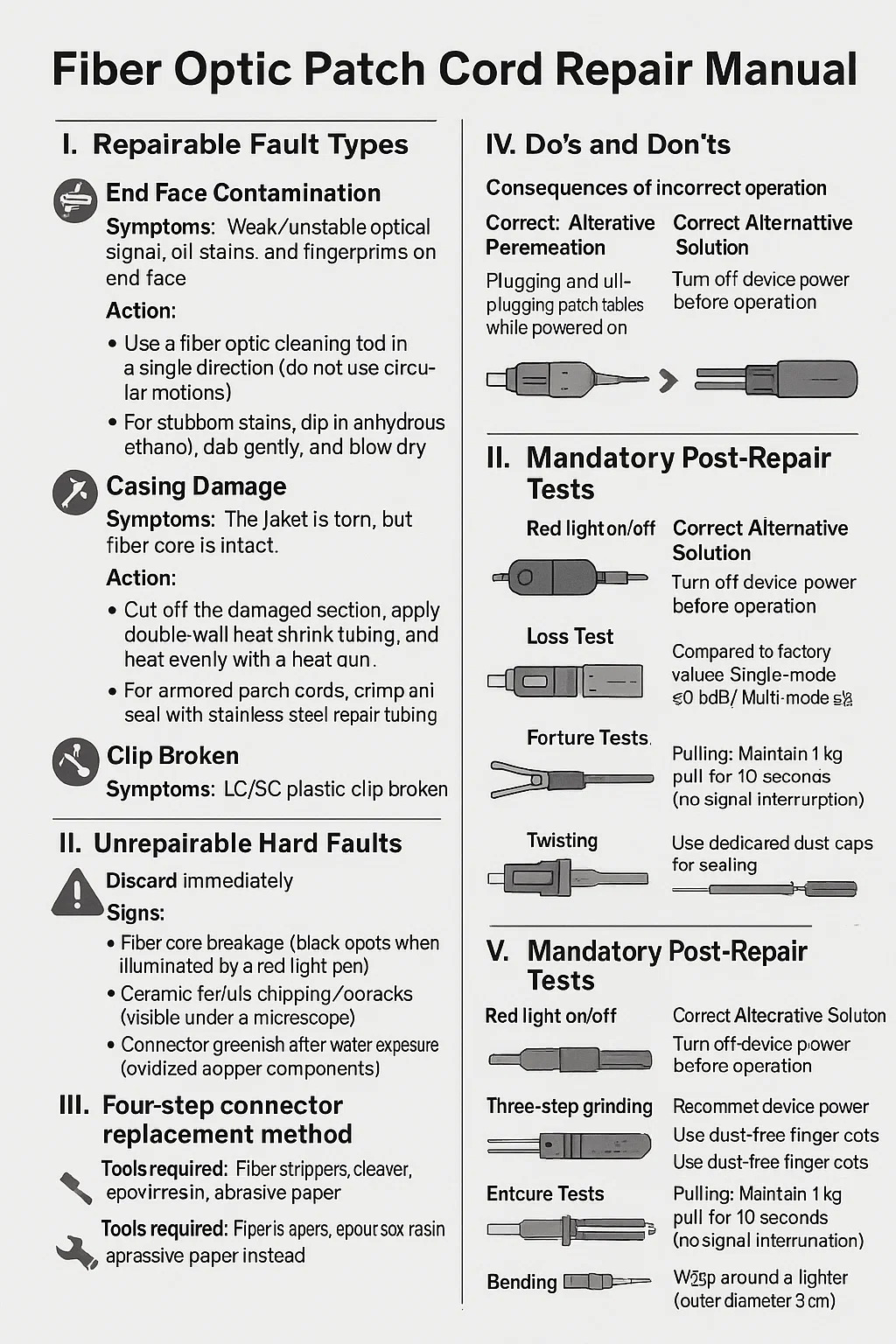

สายแพทช์ไฟเบอร์ออปติก คู่มือการซ่อม

I. ประเภทข้อผิดพลาดที่ซ่อมแซมได้
ยุติการปนเปื้อนบนใบหน้า
อาการ: สัญญาณแสงอ่อน/ไม่เสถียร มีคราบน้ำมัน และรอยนิ้วมือที่ใบหน้าด้านท้าย
การกระทำ:
ใช้แกนทำความสะอาดไฟเบอร์ออปติกในทิศทางเดียว (อย่าใช้การเคลื่อนที่เป็นวงกลม)
สำหรับคราบฝังแน่น ให้จุ่มเอธานอลปราศจากน้ำ ซับเบาๆ แล้วเป่าให้แห้ง
ข้อห้าม: ห้ามใช้สำลีพันก้านหรือกระดาษชำระ (อาจมีกากใยตกค้าง)
ความเสียหายของปลอก
อาการ: เสื้อขาดแต่แกนไฟเบอร์ยังอยู่ครบ
การกระทำ:
ตัดส่วนที่เสียหายออก ใช้ท่อหดแบบผนังสองชั้น และให้ความร้อนอย่างสม่ำเสมอด้วยปืนความร้อน
สำหรับสายแพทช์หุ้มเกราะ ให้ย้ำและปิดผนึกด้วยท่อซ่อมสแตนเลส
คลิปแตก
อาการ: คลิปพลาสติก LC/SC แตกหัก
การกระทำ: Replace with a metal-shelled connector of the same model (re-termination is required).

ครั้งที่สอง ข้อบกพร่องที่ยากซึ่งไม่สามารถซ่อมแซมได้
ทิ้งทันที สัญญาณ:
แกนไฟเบอร์แตก (จุดดำเมื่อถูกส่องด้วยปากกาแสงสีแดง)
การบิ่น/รอยแตกของปลอกโลหะเซรามิก (มองเห็นได้ภายใต้กล้องจุลทรรศน์)
ขั้วต่อเป็นสีเขียวหลังจากโดนน้ำ (ส่วนประกอบทองแดงออกซิไดซ์)
ไฟเบอร์หนึ่งตัวในสายแพทช์ MPO ชำรุด

III. วิธีการเปลี่ยนขั้วต่อสี่ขั้นตอน
เครื่องมือที่จำเป็น: เครื่องปอกไฟเบอร์, มีดสับ, อีพอกซีเรซิน, กระดาษทราย
การถอดปลายไฟเบอร์: ตัดปลายที่เสียหายออก โดยเหลือไฟเบอร์ส่วนเกินไว้อย่างน้อย 15 ซม. ถอดแจ็คเก็ตด้านนอกออก 3 ซม. และทำความสะอาดแกนไฟเบอร์ด้วยผ้าเช็ดแอลกอฮอล์ ร้อยขั้วต่อใหม่ ใส่ไฟเบอร์เปลือยเข้าไปในปลอกเซรามิก LC/SC ใหม่ ฉีดอีพอกซีเรซินสีน้ำเงินแล้วบ่มเป็นเวลา 30 นาที การตัดที่แม่นยำ: ใช้มีดไฟเบอร์เพื่อเอาแกนไฟเบอร์ส่วนเกินออกในแนวตั้ง หน้าตัดควรยื่นออกมา ≤0.5 มม. จากปลอก จบการขัดหน้า
การบดสามขั้นตอน:
การเจียรหยาบ (วาดรูปทรง "8" 10 ครั้งด้วยกระดาษทราย 12μm)
การบดละเอียด (วาดรูปทรง "8" 20 ครั้งด้วยกระดาษทราย 3μm)
การตรวจด้วยกล้องจุลทรรศน์ (ไม่มีรอยขีดข่วนภายใต้กล้องจุลทรรศน์ 200x)

IV. สิ่งที่ควรทำและไม่ควรทำ

V. การทดสอบหลังการซ่อมแซมภาคบังคับ
เปิด/ปิดไฟสีแดง ใช้ได้หากไม่มีจุดด่างดำทั่วทั้งส่วน (โดยเฉพาะที่ส่วนโค้ง)
การทดสอบการสูญเสีย
เมื่อเทียบกับค่าโรงงาน: โหมดเดี่ยว ≤0.5dB / โหมดหลายโหมด ≤0.8dB
การทดสอบการทรมาน
การดึง: รักษาแรงดึง 1 กก. เป็นเวลา 10 วินาที (ไม่มีสัญญาณรบกวน)
การบิด: บิดปลายทั้งสองข้าง 180° (ความผันผวนของการสูญเสีย <0.3dB)
การดัด: พันรอบไฟแช็ก (เส้นผ่านศูนย์กลางภายนอก 3 ซม.) สามครั้ง
