วิธีซ่อมสายไฟใยแก้วนำแสง?

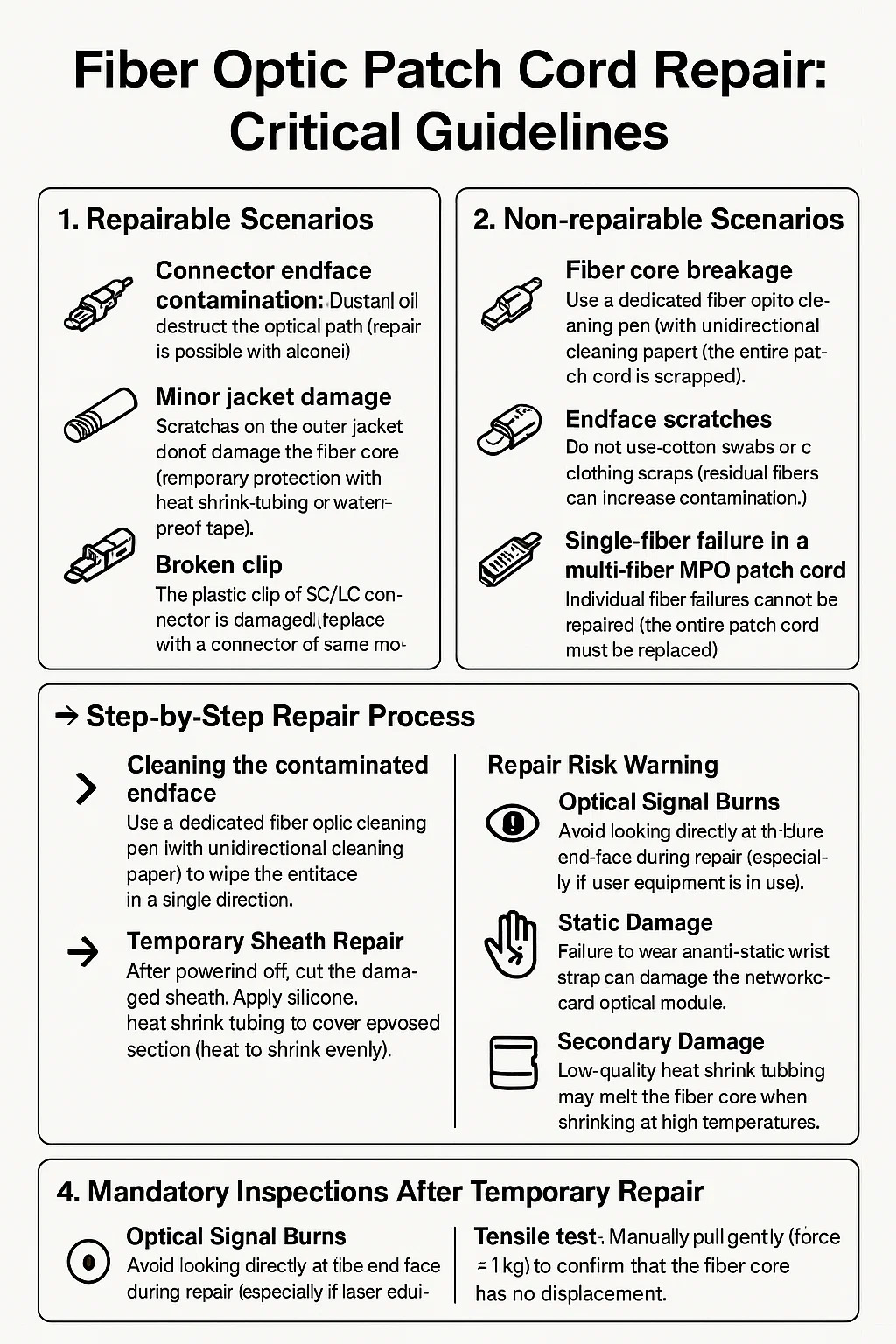

สายไฟใยแก้วนำแสง การซ่อมแซม: แนวทางที่สำคัญ

1. สถานการณ์ซ่อมแซมได้
การปนเปื้อน endface ของตัวเชื่อมต่อ: ฝุ่นและน้ำมันขัดขวางเส้นทางแสง (ซ่อมแซมด้วยแอลกอฮอล์และผ้าที่ไม่ทอ)
ความเสียหายของแจ็คเก็ตเล็กน้อย: รอยขีดข่วนบนแจ็คเก็ตด้านนอกไม่ทำลายแกนไฟเบอร์ (การป้องกันชั่วคราวด้วยท่อหดความร้อนหรือเทปกันน้ำ)
คลิป Broken: คลิปพลาสติกของขั้วต่อ SC/LC เสียหาย (แทนที่ด้วยตัวเชื่อมต่อของรุ่นเดียวกัน)

2. สถานการณ์ที่ไม่สามารถซ่อมแซมได้
การแตกของเส้นใยแกน: การดัดงอมากเกินไปหรือการบีบทำให้เส้นใยแก้วแตก (สายแพทช์ทั้งหมดถูกทิ้ง)
รอยขีดข่วน Endface: รอยขีดข่วนบนปลอกโลหะเซรามิกมากกว่า 0.2µm (การย่อยสลายสัญญาณถาวร)
ความล้มเหลวของเส้นใยเดี่ยวในสายไฟ MPO แบบหลายเส้นใย: ไม่สามารถซ่อมแซมความล้มเหลวของเส้นใยแต่ละตัวได้ (ต้องเปลี่ยนสายไฟทั้งหมด)

3. กระบวนการซ่อมทีละขั้นตอน
►การทำความสะอาด endface ที่ปนเปื้อน
ใช้ปากกาทำความสะอาดใยแก้วนำแสงเฉพาะ (ด้วยกระดาษทำความสะอาดทิศทางเดียว) เพื่อเช็ด endface ในทิศทางเดียว
อย่าใช้ผ้าฝ้ายหรือเศษเสื้อผ้า (เส้นใยที่เหลือสามารถเพิ่มการปนเปื้อน)
ตรวจสอบความต่อเนื่องด้วยตัวชี้เลเซอร์สีแดง
►ซ่อมปลอกชั่วคราว
หลังจากปิดเครื่องให้ตัดปลอกที่เสียหาย
ใช้ท่อลดความร้อนซิลิโคนเพื่อให้ครอบคลุมส่วนที่สัมผัส (ความร้อนเพื่อหดตัวเท่ากัน)
สายรัดเกราะควรปิดผนึกด้วยเทปเมทัลลิกและอีพอกซีเรซิน
►การเปลี่ยนขั้วต่อ
ตัดส่วนผมเปียออกจากขั้วต่อเดิม (ปล่อยให้ส่วนเกินอย่างน้อย 30 ซม.)
การลอกไฟเบอร์: ใช้คีมมิลเลอร์เพื่อกำจัดการเคลือบและทำความสะอาดเส้นใยเปลือยด้วยแอลกอฮอล์
แทรกขั้วต่อ LC/SC ใหม่และรักษาแกนไฟเบอร์ด้วยอีพอกซีเรซิน
ขัดใบหน้าด้วยเครื่องบด (ขั้นตอนบังคับการขัดด้วยตนเองไม่น่าเชื่อถือ)

4. การซ่อมแซมความเสี่ยงคำเตือน
การเผาสัญญาณแสง: หลีกเลี่ยงการดูที่ใบหน้าปลายเส้นใยโดยตรงระหว่างการซ่อมแซม (โดยเฉพาะอย่างยิ่งหากมีการใช้อุปกรณ์เลเซอร์)
ความเสียหายแบบคงที่: ความล้มเหลวในการสวมสายรัดข้อมือป้องกันสแตติกสามารถสร้างความเสียหายให้กับโมดูลออปติคัลการ์ดเครือข่าย
ความเสียหายรอง: ท่อหดความร้อนคุณภาพต่ำอาจละลายแกนไฟเบอร์เมื่อหดตัวที่อุณหภูมิสูง

5. การตรวจสอบบังคับหลังจากซ่อมชั่วคราว
การทดสอบพลังงานแสง: ค่าการลดทอนจะต้องสูงกว่ามาตรฐานของผู้ผลิตดั้งเดิม <0.5dB การทดสอบแรงดึง: ดึงเบา ๆ (แรง≤ 1 กก.) เพื่อยืนยันว่าแกนไฟเบอร์ไม่มีการกระจัด
การทดสอบโค้งงอ: ห่อรอบกระบอกสูบขนาดเส้นผ่าศูนย์กลาง 4 ซม. สามครั้งความผันผวนของพลังงานแสง <0.2db.
