สายเคเบิลใดดีที่สุดสำหรับแผงแพทช์? คู่มือฉบับสมบูรณ์

คำตอบสั้น ๆ : แมว6 เป็นสายเคเบิลที่ต้องการอย่างกว้างขวางที่สุดสำหรับแผงแพทช์

เมื่อถึงเวลา แผงแพทช์เครือข่าย , สายเคเบิลคู่บิดเกลียว (UTP) แบบไม่หุ้มฉนวน Cat6 เป็นตัวเลือกที่แนะนำและใช้งานกันอย่างแพร่หลายที่สุด สำหรับสภาพแวดล้อมทางธุรกิจและเครือข่ายในบ้านส่วนใหญ่ มันสร้างความสมดุลที่เหมาะสมระหว่างประสิทธิภาพ ต้นทุน และการพิสูจน์อักษรในอนาคต ดังที่กล่าวไปแล้ว สายเคเบิลที่ดีที่สุดสำหรับการตั้งค่าแผงแพทช์ของคุณนั้นขึ้นอยู่กับความต้องการด้านความเร็ว ความยาวสายเคเบิล เงื่อนไขการรบกวน และงบประมาณ Cat5e ยังคงทำงานได้อย่างสมบูรณ์แบบสำหรับเครือข่ายกิกะบิตที่มีงบประมาณจำกัด ในขณะที่ Cat6A เป็นตัวเลือกสำหรับการติดตั้ง 10GbE หรือศูนย์ข้อมูลที่มีความหนาแน่นสูง

คู่มือนี้จะอธิบายสายเคเบิลหลักทุกประเภทที่ใช้กับแผงแพทช์ อธิบายความแตกต่างทางเทคนิคที่สำคัญจริง ๆ ในการปรับใช้จริง และช่วยให้คุณตัดสินใจได้อย่างมั่นใจและมีข้อมูลโดยไม่ซับซ้อนเกินไป

ทำความเข้าใจว่าการเลือกสายเคเบิลส่งผลต่อประสิทธิภาพของแผงแพทช์เครือข่ายของคุณอย่างไร

แผงแพทช์เครือข่ายเป็นชิ้นส่วนฮาร์ดแวร์แบบพาสซีฟ ซึ่งไม่ได้ขยายหรือสร้างสัญญาณใหม่ ทุกการเชื่อมต่อที่คุณทำจะดีพอๆ กับสายเคเบิลทั้งสองด้านเท่านั้น สายเคเบิลที่คุณเจาะเข้าที่ด้านหลังของแผงแพทช์และสายแพทช์ที่คุณเสียบเข้าที่ด้านหน้า ต่างก็ส่งผลต่อคุณภาพของสัญญาณ เวลาแฝง และปริมาณงานสูงสุด

คุณสมบัติทางไฟฟ้าที่สำคัญซึ่งแตกต่างกันไปตามประเภทของสายเคเบิล ได้แก่:

• การลดทอน - สัญญาณขาดหายตามระยะทาง สายเคเบิลประเภทที่สูงกว่าจะรักษาสัญญาณที่แรงกว่าตลอดระยะทางที่ยาวกว่า
• ครอสทอล์ค (NEXT และ FEXT) — การรบกวนระหว่างคู่สายที่อยู่ติดกัน Cat6 และ Cat6A ใช้การบิดที่แน่นยิ่งขึ้นและตัวแยกทางกายภาพเพื่อลดสิ่งนี้ลงอย่างมาก
• แบนด์วิธ — วัดเป็น MHz ซึ่งเป็นตัวกำหนดว่าสายเคเบิลสามารถรับส่งข้อมูลได้มากเพียงใด Cat5e รองรับ 100 เมกะเฮิรตซ์, Cat6 รองรับ 250 เมกะเฮิรตซ์ และ Cat6A ถึง 500 เมกะเฮิรตซ์
• กลับขาดทุน — สะท้อนพลังงานสัญญาณที่สามารถลดประสิทธิภาพที่ความเร็วสูง

เนื่องจากแผงแพทช์แนะนำจุดเชื่อมต่อเพิ่มเติม — ขั้วต่อแบบเจาะลงที่ด้านหลังและพอร์ต RJ45 ที่ด้านหน้า — การใช้ประเภทสายเคเบิลที่ตรงกับหรือเกินกว่าประเภทที่ได้รับการจัดอันดับของแผงของคุณจึงเป็นสิ่งสำคัญ ตัวอย่างเช่น การผสมแพตช์พาเนล Cat6A กับการรันแนวนอน Cat5e จะจำกัดระบบของคุณไว้ที่ประสิทธิภาพของ Cat5e ทันที ไม่ว่าพาเนลนั้นจะถูกจัดอันดับไว้สำหรับอะไรก็ตาม

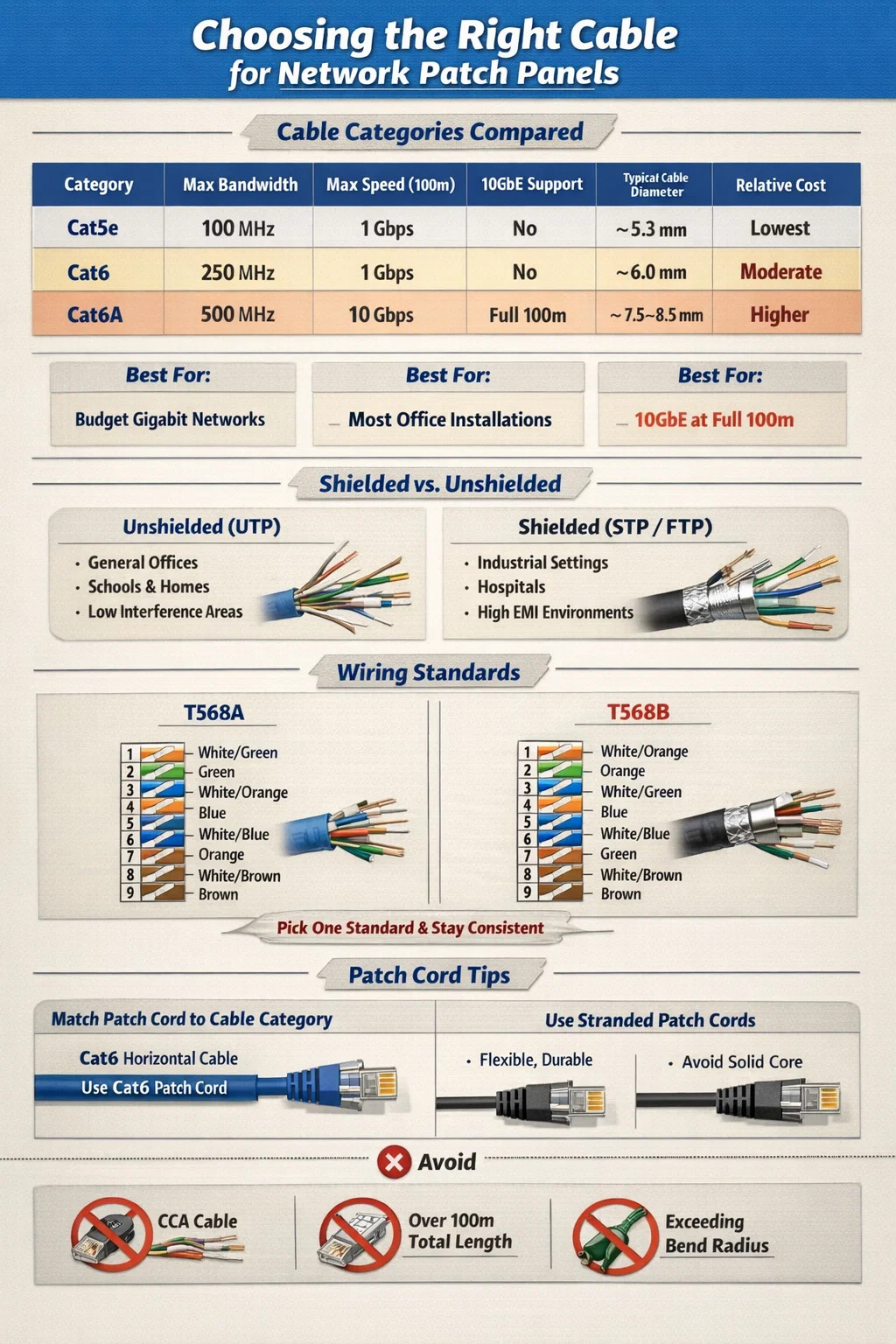

หมวดหมู่สายเคเบิลเปรียบเทียบ: Cat5e กับ Cat6 กับ Cat6A สำหรับการใช้แผงแพทช์

สามประเภทที่คุณจะพบบ่อยที่สุดในสภาพแวดล้อมการเดินสายเคเบิลแบบมีโครงสร้าง ได้แก่ Cat5e, Cat6 และ Cat6A นี่คือวิธีที่พวกเขาเปรียบเทียบกันโดยตรง:

Cat5e: ยังคงเกี่ยวข้องกับเครือข่าย Gigabit แบบประหยัด

Cat5e (ปรับปรุงหมวด 5) เป็นมาตรฐานสายเคเบิลที่มีโครงสร้างที่โดดเด่นจนถึงช่วงปี 2000 และยังคงใช้งานอยู่ในปัจจุบัน รองรับกิกะบิตอีเทอร์เน็ต (1000BASE-T) ที่ระยะ 100 เมตรเต็ม และมีค่าใช้จ่ายต่อฟุตน้อยกว่า Cat6 หรือ Cat6A อย่างเห็นได้ชัด สำหรับการปรับปรุงอาคารเก่าหรือการเชื่อมต่ออุปกรณ์ปลายทางที่มีความต้องการต่ำ เช่น โทรศัพท์ VoIP กล้องรักษาความปลอดภัย หรือเวิร์กสเตชันพื้นฐาน Cat5e ที่จับคู่กับแผงแพทช์ที่ได้รับการจัดอันดับ Cat5e ก็เพียงพอแล้ว

ข้อจำกัดคือการพิสูจน์อนาคต Cat5e ไม่สามารถรองรับ 10 Gigabit Ethernet ได้อย่างน่าเชื่อถือ และประสิทธิภาพ crosstalk ต่ำกว่า Cat6 หากคุณกำลังติดตั้งสายเคเบิลใหม่และคาดว่าจะอัปเกรดโครงสร้างพื้นฐานเครือข่ายของคุณในอีกห้าถึงสิบปีข้างหน้า การใช้จ่ายระดับพรีเมียมเล็กน้อยกับ Cat6 ก็สมเหตุสมผลมากกว่า

Cat6: จุดที่น่าสนใจสำหรับการติดตั้งแผงแพทช์ส่วนใหญ่

Cat6 เป็นสายเคเบิลที่ระบุโดยทั่วไปสำหรับโครงการวางสายเคเบิลที่มีโครงสร้างใหม่ที่เกี่ยวข้องกับแผงแพทช์เครือข่าย แบนด์วิดท์ 250 MHz เพิ่มความจุของ Cat5e เป็นสองเท่า ประสิทธิภาพ crosstalk ดีขึ้นอย่างมากเนื่องจากการบิดคู่ที่แน่นขึ้นและร่องพลาสติกภายใน (ตัวแยก) ที่พบในโครงสร้าง Cat6 จำนวนมาก และรองรับความเร็ว 10 Gbps ในระยะทางสั้นกว่าสูงสุด 55 เมตร

สำหรับสภาพแวดล้อมสำนักงานทั่วไปที่มีระยะทางแนวนอนโดยเฉลี่ย 20–40 เมตร Cat6 จะรองรับ 10GbE ได้อย่างสะดวกสบายหากโครงสร้างพื้นฐานสวิตช์ของคุณรองรับ ราคาพรีเมียมที่มากกว่า Cat5e โดยทั่วไปคือ 10–20% ต่อฟุต — ความแตกต่างเล็กน้อยที่จ่ายไปตลอดอายุการติดตั้ง แผงแพทช์ Cat6 มีจำหน่ายกันอย่างแพร่หลายในการกำหนดค่า 24 พอร์ตและ 48 พอร์ต และเข้ากันได้กับเครื่องมือเจาะลงสไตล์ 110 มาตรฐานทั้งหมด

Cat6A: ตัวเลือกที่เหมาะสมสำหรับ 10GbE ที่ระยะเต็ม

Cat6A (Augmented Category 6) เป็นมาตรฐานที่แนะนำในปัจจุบันสำหรับการติดตั้งทุกที่ ต้องบำรุงรักษาอีเธอร์เน็ต 10 กิกะบิตตลอดระยะทาง 100 เมตรในแนวนอน . ทำงานที่แบนด์วิดท์ 500 MHz ใช้โครงสร้างแบบมีฉนวนป้องกัน (F/UTP หรือ S/FTP) หรือโครงสร้างแบบไม่มีฉนวนหุ้มซึ่งมีฉนวนหนากว่ามาก และตรงตามข้อกำหนด crosstalk ของมนุษย์ต่างดาวที่ Cat6 ไม่สามารถทำได้

ข้อเสียคือขนาดและน้ำหนักทางกายภาพ สายเคเบิล Cat6A มีความหนากว่ามาก — โดยทั่วไปจะมีเส้นผ่านศูนย์กลาง 7.5 ถึง 8.5 มม. เทียบกับ 6 มม. สำหรับ Cat6 — ซึ่งหมายถึงการคำนวณการเติมท่อร้อยสายที่เข้มงวดมากขึ้น ถาดสายเคเบิลที่หนักกว่า และการจัดการรัศมีการโค้งงอที่มีความต้องการมากขึ้น แผงแพทช์ Cat6A นั้นมีขนาดใหญ่และมีราคาแพงกว่าเช่นกัน อย่างไรก็ตาม ในศูนย์ข้อมูล สถานพยาบาล หรือสภาพแวดล้อมใดๆ ที่ใช้ 10GbE กับเดสก์ท็อปหรือสวิตช์เอดจ์ Cat6A เป็นตัวเลือกที่ถูกต้องและระบุไว้อย่างชัดเจนใน TIA-568-C.2 สำหรับแอปพลิเคชัน 10GBASE-T

สายเคเบิลแบบชีลด์กับแบบไม่มีชีลด์: ไหนใช้งานได้ดีกว่ากับแผงแพทช์?

การตัดสินใจอย่างหนึ่งที่ทำให้ผู้ติดตั้งเครือข่ายจำนวนมากสับสนคือว่าจะใช้สายเคเบิลที่มีฉนวนหุ้ม (STP/FTP/S/FTP) หรือสายเคเบิลที่ไม่มีฉนวนหุ้ม (UTP) สำหรับการรันแผงแพทช์ คำตอบขึ้นอยู่กับสภาพแวดล้อมของคุณเป็นอย่างมาก

เมื่อสายเคเบิล Unshielded (UTP) เป็นสายที่ถูกต้อง

การติดตั้งแผงแพทช์เครือข่ายส่วนใหญ่ในสำนักงานเชิงพาณิชย์ โรงเรียน สภาพแวดล้อมการค้าปลีก และบ้านใช้สาย UTP ยุติง่ายกว่า ยืดหยุ่นกว่า เบากว่า และราคาถูกกว่าทางเลือกอื่นที่มีการป้องกัน ตราบใดที่สายเคเบิลถูกเก็บให้ห่างจากแหล่งที่มีการรบกวนสูง เช่น บัลลาสต์ของหลอดฟลูออเรสเซนต์ มอเตอร์ขนาดใหญ่ หรือสายไฟแบบขนานที่ยาวเกิน 2 เมตร UTP ก็ทำงานได้ดีเยี่ยม

มาตรฐาน TIA-568 อนุญาตให้สาย UTP วิ่งได้ภายในระยะ 5 ซม. จากสายไฟที่ไม่มีฉนวนหุ้ม และภายใน 12 ซม. จากโคมไฟฟลูออเรสเซนต์ รักษาระยะห่างเหล่านั้นไว้และ UTP จะให้ประสิทธิภาพที่สะอาดและเชื่อถือได้โดยไม่ต้องต่อสายดินที่ซับซ้อนของระบบป้องกัน

เมื่อสายเคเบิลที่มีฉนวนป้องกันกลายเป็นสิ่งจำเป็น

สายเคเบิลหุ้มฉนวนเป็นตัวเลือกที่ถูกต้องในสภาพแวดล้อมที่มีแหล่งกำเนิดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) ที่สำคัญ ได้แก่:

• ผลิตพื้นด้วยเครื่องจักรไฟฟ้าหนัก
• โรงพยาบาลที่มีห้อง MRI หรืออุปกรณ์สร้างภาพกำลังสูง
• สตูดิโอออกอากาศพร้อมอุปกรณ์คลื่นความถี่วิทยุ
• สภาพแวดล้อมทางอุตสาหกรรมที่สายเคเบิลต้องวิ่งใกล้ VFD (ไดรฟ์ความถี่แบบแปรผัน)
• การติดตั้งกลางแจ้งหรือกึ่งกลางแจ้งที่โดนฟ้าผ่า

เมื่อคุณใช้สายเคเบิลที่มีฉนวนหุ้ม แผงแพทช์ของคุณจะต้องได้รับการป้องกันและต่อสายดินอย่างเหมาะสม สายเคเบิลที่มีฉนวนหุ้มซึ่งสิ้นสุดบนแผงแพทช์ที่ไม่มีการต่อสายดินหรือไม่มีการหุ้มอาจทำงานได้แย่กว่า UTP เนื่องจากชีลด์ที่ไม่ได้เชื่อมต่อจะทำหน้าที่เป็นเสาอากาศ โดยจะรวบรวมสัญญาณรบกวนแทนที่จะปฏิเสธ ช่องที่มีฉนวนป้องกันทั้งหมด เช่น สายเคเบิล แผงแพทช์ แจ็คสโตน และสายแพทช์ จะต้องต่อสายดินที่จุดเดียวจึงจะมีประสิทธิภาพ

T568A กับ T568B: มาตรฐานการเดินสายไฟใดที่จะใช้ที่แผงแพทช์

ทั้ง T568A และ T568B เป็นมาตรฐานการเดินสาย TIA/EIA ที่ถูกต้องสำหรับการยุติสายอีเธอร์เน็ตที่พอร์ตเจาะแผงแพทช์ ความแตกต่างด้านประสิทธิภาพทางเทคนิคระหว่างทั้งสองนั้นไม่มีนัยสำคัญ - ทั้งคู่รองรับความเร็วและระยะทางเท่ากัน กฎเกณฑ์ที่สำคัญก็คือ ความสม่ำเสมอ: ใช้มาตรฐานเดียวกันตลอดการติดตั้งทั้งหมด .

T568B นั้นพบได้ทั่วไปในการติดตั้งเชิงพาณิชย์ในอเมริกาเหนือ และใช้กับสายแพตช์สำเร็จรูปส่วนใหญ่ที่จำหน่ายในตลาดสหรัฐอเมริกา T568A เป็นที่ต้องการในการติดตั้งของรัฐบาล (ระบุโดยมาตรฐาน TIA-568-C ของรัฐบาลสหรัฐอเมริกาสำหรับอาคารของรัฐบาลกลาง) และพบได้ทั่วไปในยุโรปและออสเตรเลีย

หากคุณกำลังขยายหรือเพิ่มการติดตั้งที่มีอยู่ ให้ตรงตามมาตรฐานที่ใช้อยู่แล้วเสมอ การผสม T568A และ T568B ภายในช่องสัญญาณจากต้นทางถึงปลายทางเดียวกันจะสร้างครอสโอเวอร์ ไม่ใช่การเชื่อมต่อแบบตรง ซึ่งจะป้องกันไม่ให้ลิงก์ของคุณปรากฏบนสวิตช์ส่วนใหญ่

การเลือกสายแพทช์: อีกครึ่งหนึ่งของสมการสายเคเบิลแผงแพทช์

คนส่วนใหญ่มุ่งเน้นไปที่การเดินสายเคเบิลแนวนอนเมื่อคิดว่าจะใช้สายเคเบิลแบบใดกับแผงแพทช์ แต่สายแพทช์ที่เชื่อมต่อพอร์ตแผงเข้ากับสวิตช์ของคุณก็มีความสำคัญไม่แพ้กัน สายแพตช์คอดที่อยู่ในประเภทที่ต่ำกว่าสายเคเบิลแนวนอนของคุณจะทำให้เกิดปัญหาคอขวดที่จุดเชื่อมต่อ

จับคู่ประเภทสายแพทช์กับสายเคเบิลแนวนอนของคุณ

หากคุณใช้ Cat6 บนแผงแพทช์ของคุณ ให้ใช้สายแพทช์ Cat6 ที่ด้านหน้า การใช้สายแพตช์ Cat5e บนแผง Cat6 และสายเคเบิลแนวนอน Cat6 จะจำกัดประสิทธิภาพของช่องสัญญาณไว้ที่ Cat5e เช่นเดียวกับ Cat6A — ให้ใช้สายแพตช์ที่ได้รับการจัดอันดับ Cat6A พร้อมพาเนลแพตช์ Cat6A และสายเคเบิลแนวนอนเสมอ

โดยทั่วไปแล้วความยาวสายแพตช์มาตรฐานสำหรับการเชื่อมต่อแผงแพตช์กับสวิตช์ 0.5 ม., 1 ม., 2 ม. หรือ 3 ม . สายไฟที่สั้นกว่าจะช่วยลดการสูญเสียสัญญาณและทำให้ชั้นวางของคุณเป็นระเบียบเรียบร้อย หลีกเลี่ยงการซื้อสายแพตช์ต่อราคาจากซัพพลายเออร์ที่ไม่ได้รับการยืนยัน — สายแพตช์คุณภาพต่ำที่มีการบิดคู่หลวมหรือขั้วต่อต่ำกว่ามาตรฐาน เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการเชื่อมต่อเป็นระยะๆ และลดปริมาณงานในระบบสายเคเบิลที่มีโครงสร้างดี

สายแพทช์ตัวนำควั่นและโซลิด

สายแพทช์ใช้ตัวนำตีเกลียว (สายไฟบางหลายเส้นพันเข้าด้วยกัน) แทนที่จะเป็นตัวนำที่เป็นของแข็ง สายเคเบิลตีเกลียวมีความยืดหยุ่นมากกว่าและทนทานต่อความล้าทางกายภาพจากการโค้งงอและการเคลื่อนไหวซ้ำๆ ทำให้เหมาะสำหรับการวิ่งระยะสั้นและบ่อยครั้งระหว่างแผงแพทช์และสวิตช์ สายเคเบิลตัวนำแข็ง — ใช้สำหรับการวิ่งในแนวนอน — มีความแข็งกว่าและจะแตกภายในหากงอซ้ำๆ

ห้ามใช้สายเคเบิลตัวนำแข็งเป็นสายแพทช์ มันจะใช้งานได้ในช่วงแรก แต่ตัวนำภายในจะล้าและล้มเหลวหลังจากเสียบปลั๊กและเคลื่อนย้ายสายเคเบิลซ้ำแล้วซ้ำอีก

สายเคเบิลไฟเบอร์ออปติกและแผงแพทช์: หมวดหมู่ที่แตกต่างกันโดยสิ้นเชิง

แผงแพทช์บางรุ่นใช้สายทองแดงอีเทอร์เน็ต แผงแพทช์ไฟเบอร์ออปติก - หรือที่เรียกว่าแผงกระจายไฟเบอร์หรือเปลือกไฟเบอร์ - ใช้สำหรับการวางสายเคเบิลแกนหลักระหว่างห้องอุปกรณ์ การเชื่อมต่อระหว่างอาคาร และการเชื่อมต่อระหว่างศูนย์ข้อมูลความหนาแน่นสูง มีฟังก์ชันที่แตกต่างจากแผงแพทช์ทองแดง และต้องมีแนวทางการจัดการสายเคเบิลที่แตกต่างไปจากเดิมอย่างสิ้นเชิง

มัลติโหมดเทียบกับไฟเบอร์โหมดเดี่ยวที่แผงแพทช์

แผงแพทช์ไฟเบอร์ยอมรับทั้งมัลติโหมดหรือไฟเบอร์โหมดเดี่ยว และสิ่งเหล่านี้ไม่สามารถสับเปลี่ยนกันได้ ตัวเลือกขึ้นอยู่กับระยะการส่งข้อมูลและการใช้งานของคุณ:

• OM3 มัลติไฟเบอร์ รองรับ 10GbE สูงถึง 300 เมตร และ 40GbE สูงถึง 100 เมตร ใช้แกนประมวลผลขนาด 50 ไมครอน และพบได้ทั่วไปในแอปพลิเคชันแกนหลักของวิทยาเขตและศูนย์ข้อมูล
• ไฟเบอร์มัลติโหมด OM4 ขยาย 10GbE เป็น 550 เมตร และ 100GbE เป็น 150 เมตร เป็นมาตรฐานมัลติโหมดที่ต้องการสำหรับการติดตั้งศูนย์ข้อมูลใหม่
• OS2 ไฟเบอร์โหมดเดี่ยว รองรับการส่งสัญญาณในระยะทางสูงสุด 10 กม. ขึ้นไป ทำให้จำเป็นสำหรับการวิ่งระหว่างอาคารหรือทั่วทั้งมหาวิทยาลัย

แผงแพทช์ไฟเบอร์เป็นอุปกรณ์แบบพาสซีฟที่จัดให้มีจุดสิ้นสุดที่มีการจัดระเบียบสำหรับการรันไฟเบอร์ อุปกรณ์เชื่อมต่อสายแพทช์ไฟเบอร์จริงเข้ากับแผงควบคุมต้องใช้ประเภทตัวเชื่อมต่อที่ตรงกัน (LC, SC, MPO/MTP) และประเภทไฟเบอร์ที่ตรงกัน การเชื่อมต่อสายแพตช์มัลติโหมดเข้ากับไฟเบอร์หลักแบบโหมดเดี่ยวส่งผลให้สูญเสียการแทรกอย่างรุนแรงและลิงก์ไม่ทำงาน

ข้อผิดพลาดทั่วไปเมื่อเลือกสายเคเบิลสำหรับแผงแพทช์เครือข่าย

แม้แต่ผู้ติดตั้งเครือข่ายที่มีประสบการณ์ก็สามารถหลีกเลี่ยงข้อผิดพลาดได้เมื่อเลือกและติดตั้งสายเคเบิลสำหรับระบบแผงแพทช์ นี่คือข้อผิดพลาดที่ปรากฏบ่อยที่สุดในการแก้ไขปัญหาในโลกแห่งความเป็นจริง:

ใช้สายเคเบิล CCA (อะลูมิเนียมหุ้มทองแดง)

สาย CCA ซึ่งใช้ตัวนำอะลูมิเนียมเคลือบด้วยชั้นทองแดงบางๆ จำหน่ายในราคาที่ต่ำกว่าสายทองแดงแท้อย่างมาก และมักถูกติดป้ายผิดว่าเป็นสายอีเธอร์เน็ตมาตรฐานทางออนไลน์ ไม่ควรใช้สายเคเบิล CCA ในการติดตั้งแผงแพทช์ อะลูมิเนียมมีความต้านทานไฟฟ้าสูงกว่าทองแดง และกัดกร่อนได้เร็วกว่าที่จุดสิ้นสุด และไม่เป็นไปตามมาตรฐาน TIA-568 หรือ ISO/IEC 11801 ความล้มเหลวของเครือข่ายจำนวนมากที่เกิดจากความเสถียรของลิงก์ที่ไม่ดี แพ็กเก็ตสูญหายมากเกินไป หรืออุปกรณ์ PoE (Power over Ethernet) ที่ไม่ได้เปิดเครื่องอย่างน่าเชื่อถือ สาเหตุมาจากสายเคเบิล CCA ซื้อสายเคเบิลจากซัพพลายเออร์ที่มีชื่อเสียงซึ่งสามารถให้การตรวจสอบ ETL หรือ UL ของตัวนำทองแดงบริสุทธิ์ได้เท่านั้น

เกินความยาวช่อง 100 เมตร

มาตรฐาน TIA-568 ระบุระยะการเชื่อมต่อถาวรสูงสุด (วิ่งในแนวนอน) ไว้ที่ 90 เมตร โดยส่วนที่เหลืออีก 10 เมตรจะจัดสรรให้กับสายแพทช์คอดที่ปลายแต่ละด้าน โดยให้ความยาวช่องสัญญาณรวม 100 เมตร ผู้ติดตั้งจำนวนมากถือว่า 100 เมตรเป็นขีดจำกัดการวิ่งในแนวนอน จากนั้นจึงเพิ่มสายแพตช์ที่ด้านบน ซึ่งทำให้ช่องทั้งหมดผ่านข้อกำหนดที่กำหนด ระยะวิ่งแนวนอน 95 เมตรบวกกับสายแพทช์คอดยาว 3 เมตร 2 เส้น รวมเป็น 101 เมตร ซึ่งในทางเทคนิคแล้วไม่เป็นไปตามข้อกำหนดและอาจไม่น่าเชื่อถือที่ความเร็วระดับกิกะบิต

ประเภทสายเคเบิลไม่ตรงกันและระดับแผงแพทช์

การติดตั้งสายเคเบิล Cat6A บนแผงแพทช์ที่ได้รับการจัดอันดับ Cat6 จะป้องกันไม่ให้คุณใช้ช่อง Cat6A ที่ได้รับการรับรอง แผงนี้เป็นส่วนประกอบที่ได้รับคะแนนต่ำสุดในลิงค์ และคุณลักษณะด้านประสิทธิภาพเป็นตัวกำหนดเพดานตลอดการทำงาน จับคู่หรือเกินกว่าหมวดหมู่สายเคเบิลเสมอเมื่อเลือกแผงแพทช์ สามารถใช้แผง Cat6A กับสาย Cat6 ได้ เนื่องจากแผงมีการระบุมากเกินไป ซึ่งทำให้สิ้นเปลืองเงินแต่ไม่กระทบต่อประสิทธิภาพการทำงาน กลับกันไม่เป็นที่ยอมรับ

ละเว้นรัศมีการโค้งงอระหว่างการติดตั้ง

สายอีเทอร์เน็ตมีรัศมีการโค้งงอขั้นต่ำที่ต้องคำนึงถึงระหว่างการติดตั้ง สำหรับ Cat6 UTP โดยทั่วไปรัศมีโค้งต่ำสุดคือ สี่เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล หรือประมาณ 24 มม. Cat6A ต้องการรัศมีการโค้งงอที่มากขึ้นเนื่องจากมีโครงสร้างที่หนากว่า การโค้งงออย่างแน่นหนาทำให้คู่บิดเบี้ยวภายในสายเคเบิลเพิ่มครอสทอล์คและทำให้คุณภาพของสัญญาณลดลง บางครั้งก็เพียงพอที่จะป้องกันไม่ให้การทดสอบการรับรองไม่ผ่าน

วิธีเลือกสายเคเบิลที่เหมาะสมสำหรับสถานการณ์แผงแพทช์เฉพาะของคุณ

แทนที่จะใช้คำแนะนำแบบครอบคลุมเพียงข้อเดียว ต่อไปนี้เป็นคู่มือการตัดสินใจเชิงปฏิบัติตามสถานการณ์การปรับใช้งานทั่วไป:

• เครือข่ายสำนักงานขนาดเล็กหรือในบ้านที่มีการสลับสูงสุด 1 Gbps: Cat5e UTP พร้อมแผงแพทช์ Cat5e คุ้มค่า เพียงพอ และง่ายต่อการยุติ ไม่จำเป็นต้องอัปเกรด เว้นแต่คุณวางแผนที่จะเปลี่ยนไปใช้สวิตช์ 10GbE
• การติดตั้งสำนักงานเชิงพาณิชย์แห่งใหม่คาดว่าจะมีอายุ 10 ปี: Cat6 UTP พร้อมแผงแพทช์ Cat6 ให้พื้นที่ว่างสำหรับ 10GbE ในระยะสั้น และมอบประสิทธิภาพสัญญาณรบกวนที่เหนือกว่าเมื่อเทียบกับ Cat5e
• ศูนย์ข้อมูลหรือสภาพแวดล้อมที่มีความหนาแน่นสูงพร้อม 10GbE ไปยังแร็ค: Cat6A UTP (หรือ F/UTP หาก EMI เป็นปัญหา) พร้อมแผงแพทช์ Cat6A นี่เป็นตัวเลือกทองแดงตัวเดียวที่รองรับ 10GbE ที่ระยะ 100 เมตรเต็ม
• ลิงก์แกนหลักระหว่างอาคารหรือวิทยาเขต: ไฟเบอร์โหมดเดี่ยว OS2 พร้อมตัวเชื่อมต่อ LC และแผงแพทช์ไฟเบอร์ Copper Ethernet ไม่เหมาะสำหรับการวิ่งเกิน 100 เมตร
• สภาพแวดล้อมทางอุตสาหกรรมที่มีเครื่องจักรไฟฟ้าหนัก: สายเคเบิลหุ้มฉนวน Cat6A F/UTP หรือ S/FTP พร้อมแผงแพทช์หุ้มฉนวนและต่อสายดิน จำเป็นต้องต่อสายดินที่แผงอย่างเหมาะสม
• วิทยาเขตด้านการดูแลสุขภาพหรือการศึกษาที่มีความต้องการ PoE และข้อมูลแบบผสม: Cat6A UTP ซึ่งจัดการความต้องการการส่งพลังงานที่สูงขึ้นของ PoE (90W IEEE 802.3bt) โดยมีการสะสมความร้อนต่ำกว่า Cat6 ในการเดินสายเคเบิลแบบรวม

การทดสอบและรับรองการติดตั้งสายเคเบิลแผงแพทช์ของคุณ

การเลือกประเภทสายเคเบิลที่ถูกต้องมีชัยเพียงครึ่งเดียวเท่านั้น สายเคเบิล Cat6 ปิดปลายอย่างไม่ถูกต้อง โดยมีการคลายคู่มากเกินไปที่การเจาะลง การโค้งงอใกล้แผง หรือมาตรฐานการเดินสายที่ไม่ตรงกัน จะไม่เป็นไปตามระดับประสิทธิภาพของ Cat6 แม้ว่าจะใช้งานสายเคเบิลที่ถูกต้องก็ตาม การติดตั้งสายเคเบิลที่มีโครงสร้างแบบมืออาชีพได้รับการตรวจสอบด้วยเครื่องมือทดสอบการรับรองสายเคเบิล ไม่ใช่เพียงเครื่องมือทดสอบความต่อเนื่องขั้นพื้นฐานเท่านั้น

ผู้ทดสอบที่ได้รับการรับรองสายเคเบิลจากผู้ผลิต เช่น Fluke Networks (DSX-8000), IDEAL Networks หรือ Softing ทำการวัดต่างๆ รวมถึงการสูญเสียการแทรก, NEXT, FEXT, การสูญเสียย้อนกลับ และความล่าช้าในการแพร่กระจายตลอดช่วงความถี่เต็มของประเภทสายเคเบิล การรับรองช่อง Cat6 จำเป็นต้องผ่านพารามิเตอร์ทั้งหมดสูงถึง 250 MHz Cat6A ต้องการ 500 MHz รายงานการรับรองที่ผ่านเป็นเพียงการยืนยันที่เชื่อถือได้ว่าชุดสายเคเบิลและแผงแพทช์ของคุณจะทำงานได้ตามที่ระบุไว้ .

สำหรับการติดตั้ง DIY ขนาดเล็ก เครื่องมือทดสอบแผนผังสายไฟพื้นฐานจะยืนยันการเชื่อมต่อพินที่ถูกต้อง และระบุคู่แยก การเปิด และการลัดวงจร ซึ่งเป็นข้อผิดพลาดในการเจาะลงที่พบบ่อยที่สุด แม้ว่าสิ่งนี้จะไม่รับรองประสิทธิภาพ แต่จะตรวจจับข้อผิดพลาดในการเดินสายไฟก่อนที่จะเชื่อมต่ออุปกรณ์
