แผงแพทช์มีลักษณะอย่างไร?

คำตอบโดยตรง: แผงแพทช์มีลักษณะเป็นอย่างไร

ก แผงแพทช์เครือข่าย ดูเหมือนโครงโลหะหรือพลาสติกทรงสี่เหลี่ยมที่แข็งแรง โดยทั่วไปจะมีความกว้าง 19 นิ้ว โดยมีพอร์ตที่มีหมายเลขเรียงเป็นแถวที่ด้านหน้า และพื้นที่จัดระเบียบสายไฟที่ด้านหลัง โดยทำหน้าที่เป็นแผงสวิตช์บอร์ดแบบคงที่ซึ่งสายเคเบิลเครือข่ายถาวรทั้งหมดจากห้องต่างๆ ยุติลง เป็นจุดที่เป็นระเบียบและรวมศูนย์สำหรับการจัดการเครือข่าย

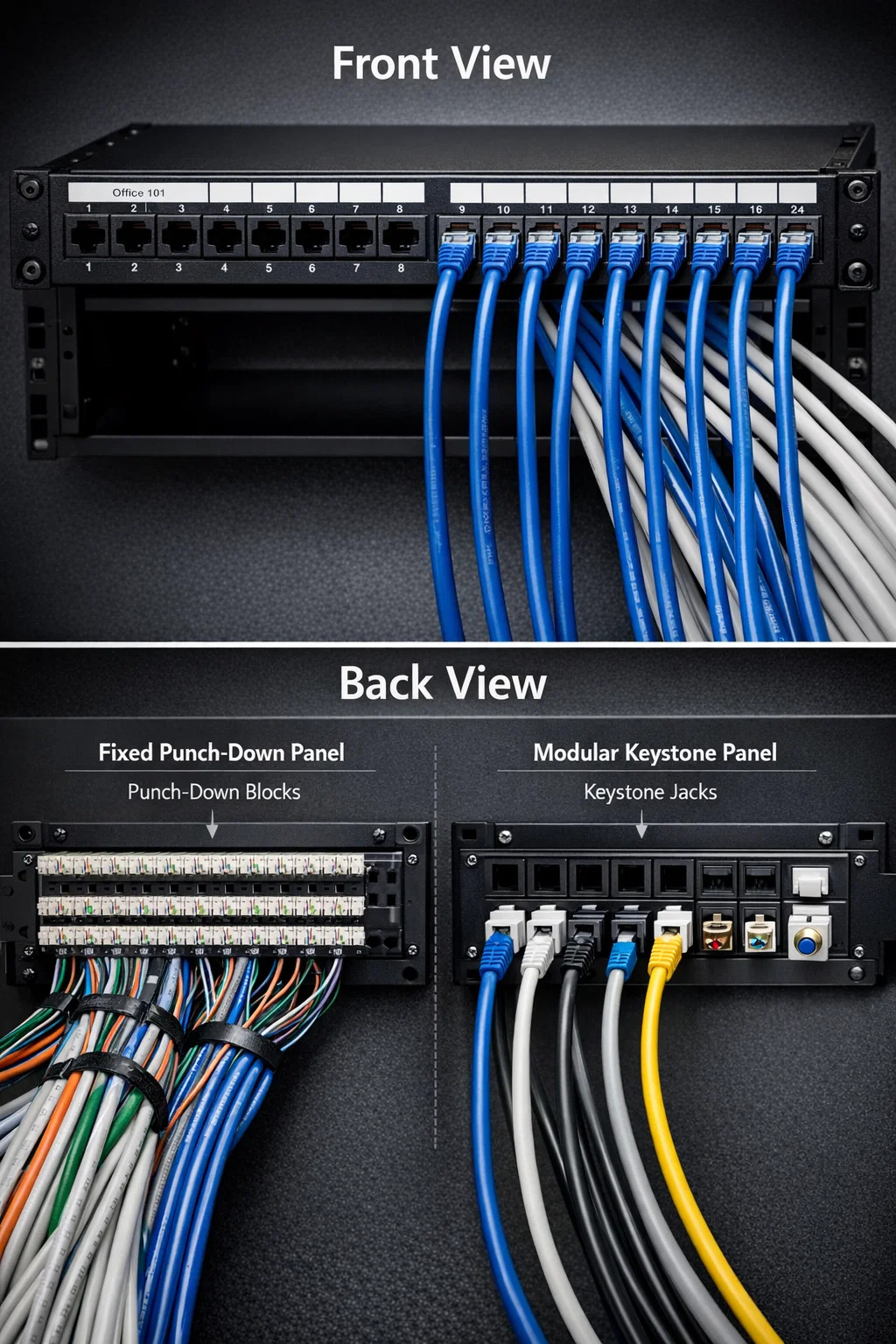

ส่วนประกอบทางกายภาพที่สำคัญของแผงแพทช์

เพื่อให้เข้าใจถึงอัตลักษณ์ทางสายตาของก แผงแพทช์เครือข่าย จะมีประโยชน์มากหากแยกย่อยออกเป็นสองด้านที่แตกต่างกัน ได้แก่ ด้านหน้าที่หันหน้าไปทางผู้ใช้ และด้านหลังที่หันไปทางโครงสร้างพื้นฐาน

แผงด้านหน้า: การเชื่อมต่อและป้ายกำกับ

ด้านหน้าคือสิ่งที่คุณเห็นเมื่อคุณเปิดชั้นวางเซิร์ฟเวอร์หรือตู้เก็บสายไฟ ประกอบด้วย:

• หมายเลขพอร์ต: แผงทั่วไปส่วนใหญ่มีพอร์ต 12, 24 หรือ 48 พอร์ตที่ออกแบบมาเพื่อยอมรับขั้วต่อ RJ45 มาตรฐาน
• แถบการติดฉลาก: พื้นที่สีขาวด้านบนหรือด้านล่างพอร์ตที่ใช้ระบุห้องหรืออุปกรณ์ที่แต่ละพอร์ตเชื่อมต่ออยู่ (เช่น "Office 101")
• หูยึด: รูที่ปลายด้านซ้ายและขวาสุดใช้เพื่อขันแผงเข้ากับชั้นวางอุปกรณ์ขนาด 19 นิ้ว

แผงด้านหลัง: การสิ้นสุดสายเคเบิล

ด้านหลังเป็นจุดที่เกิดการ "ยกของหนัก" คุณจะเห็นหนึ่งในสองสิ่งทั้งนี้ขึ้นอยู่กับการออกแบบ:

• บล็อกเจาะลง: แถวของ "ฟัน" พลาสติกที่ลวดทองแดงแต่ละคู่ถูกกดลงในช่องโลหะ
• ช่องเปิดที่สำคัญ: เจาะรูสี่เหลี่ยมว่างในแผง "โมดูลาร์" โดยที่แต่ละอัน แจ็คสโตน ถูกหักเข้า

การเปรียบเทียบสไตล์ต่างๆ ของแผงแพทช์

แผงทั้งหมดไม่เหมือนกัน การออกแบบภาพมักจะกำหนดความยืดหยุ่นที่ผู้ติดตั้งมีในระหว่างการตั้งค่า

การแสดงภาพสภาพแวดล้อมที่ติดตั้ง

ในสถานการณ์จริง เช่น ตู้สื่อภายในบ้านหรือห้องเซิร์ฟเวอร์ธุรกิจ ก แผงแพทช์เครือข่าย ไม่เคยนั่งคนเดียว ลักษณะที่ปรากฏถูกกำหนดโดยสายเคเบิลที่เชื่อมต่ออยู่

เมื่อติดตั้งเสร็จสมบูรณ์ คุณจะเห็นสายต่างๆ ไหลลงมาด้านหลัง ซึ่งผูกด้วยซิปอย่างเรียบร้อยหรือมีการจัดการด้วยตีนตุ๊กแก ที่ด้านหน้า สายแพทช์สั้น (ปกติจะมีความยาว 0.5 ฟุตถึง 3 ฟุต) เชื่อมช่องว่างระหว่างแผงควบคุมและสวิตช์เครือข่าย ซึ่งจะสร้างลุค "ปะ" ในแนวตั้งที่สะอาดตา ซึ่งจะช่วยป้องกันไม่ให้ "สปาเก็ตตี้" ยุ่งวุ่นวายซึ่งมักพบในการจัดฉากแบบมือสมัครเล่น

ขนาดมาตรฐาน: แผงส่วนใหญ่ครอบครอง 1U (1.75 นิ้ว) หรือ 2U (3.5 นิ้ว) ของพื้นที่แนวตั้งในชั้นวาง ทำให้ชั้นวางบางเฉียบอย่างไม่น่าเชื่อแม้จะมีการเชื่อมต่อจำนวนมากก็ตาม
