แผงแพทช์มีสายอย่างไร?

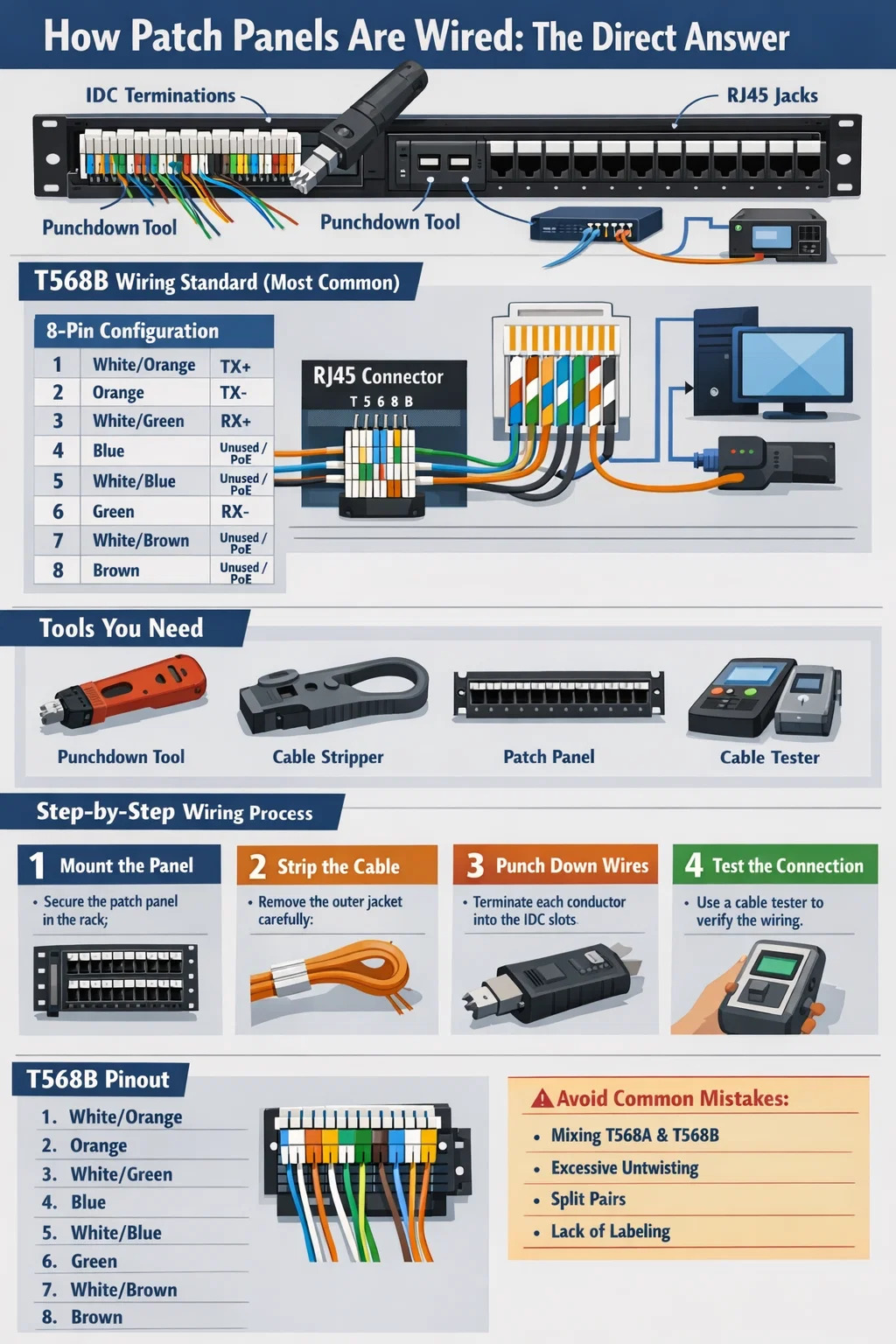

วิธีการต่อสายแผงแพทช์: คำตอบโดยตรง

ก แผงแพทช์เครือข่าย ถูกเดินสายโดยการต่อสายตัวนำทองแดงแต่ละตัวออกจากสายเคเบิลที่มีโครงสร้างซึ่งวิ่งไปที่ด้านหลังของแผงโดยใช้เครื่องมือเจาะลง ตามมาตรฐานการเดินสาย T568A หรือ T568B ตัวนำทั้ง 8 ตัวในสายเคเบิล Cat5e, แมว6 หรือ Cat6A ติดตั้งอยู่ในสล็อต IDC (Insulation Displacement Connector) ที่มีรหัสสีที่ด้านหลังของพอร์ตแผงแพทช์ เมื่อเจาะลง ด้านหน้าของแผงจะเผยให้เห็นแจ็คสโตน RJ45 ซึ่งช่วยให้สายแพตช์สั้นเชื่อมต่ออุปกรณ์กับสวิตช์ เราเตอร์ หรืออุปกรณ์เครือข่ายอื่นๆ

วัตถุประสงค์ทั้งหมดของแผงแพทช์ในชั้นวางเครือข่ายคือเพื่อทำหน้าที่เป็นจุดสิ้นสุดแบบคงที่และเป็นระเบียบสำหรับการเดินสายเคเบิลแนวนอน ทำให้โครงสร้างพื้นฐานของคุณสะอาด และเคลื่อนย้าย เพิ่ม และเปลี่ยนแปลงได้ง่ายโดยไม่รบกวนสายเคเบิลถาวรด้านหลังผนัง การติดตั้งโดยมืออาชีพส่วนใหญ่จะใช้ T568B เป็นมาตรฐานการเดินสายไฟเริ่มต้น แม้ว่าอาคารของรัฐบาลจะต้องใช้ T568A ภายใต้มาตรฐานบางอย่างก็ตาม สิ่งที่สำคัญที่สุดคือความสม่ำเสมอ — อย่าผสมมาตรฐานในการทำงานเดียวกัน

ทำความเข้าใจกับมาตรฐานการเดินสายไฟ T568A และ T568B

ก่อนที่คุณจะสัมผัสสายไฟเส้นเดียว คุณต้องเข้าใจมาตรฐานการเดินสายไฟสองแบบที่ใช้กับสายเคเบิลที่มีโครงสร้างเกือบทั้งหมดในโลก ทั้ง T568A และ T568B ใช้ตัวนำทั้ง 8 ตัวในสายเคเบิล Cat สี่คู่ แต่จะต่างกันในการจัดเรียงคู่สีส้มและสีเขียวบนพิน 1, 2, 3 และ 6

T568B พิน-Out (พบมากที่สุดในอเมริกาเหนือ)

T568A สลับคู่สีส้มและสีเขียว โดยวางสีขาว/เขียวบนพิน 1 สีเขียวบนพิน 2 สีขาว/ส้มบนพิน 3 และสีส้มบนพิน 6 ความแตกต่างด้านการทำงานระหว่างทั้งสองคือศูนย์สำหรับการเชื่อมต่อแบบตรง — มีความสำคัญเฉพาะกับสายเคเบิลครอสโอเวอร์ โดยที่ปลายด้านหนึ่งใช้ T568A และอีกด้านใช้ T568B สำหรับ Gigabit Ethernet และ 10GbE ทั้งสี่คู่ส่งข้อมูลพร้อมกัน ซึ่งเป็นเหตุผลว่าทำไมการรักษาความสมบูรณ์ของการบิดของแต่ละคู่ตลอดการเจาะลงจึงเป็นสิ่งสำคัญสำหรับความสมบูรณ์ของสัญญาณที่ความเร็วสูง

เครื่องมือและวัสดุที่คุณต้องการก่อนเริ่มต้น

การเร่งรีบในการยกเลิกแผงแพทช์โดยไม่มีเครื่องมือที่เหมาะสมทำให้เกิดการเชื่อมต่อที่ไม่น่าเชื่อถือซึ่งผ่านการทดสอบลิงก์พื้นฐาน แต่ล้มเหลวภายใต้ภาระของเครือข่ายจริง นี่คือทุกสิ่งที่คุณต้องการบนม้านั่งก่อนที่จะดึงสายเคเบิลเส้นเดียวผ่านผนัง

• เครื่องเจาะใบมีด 110 ใบมีด — เครื่องมือกระแทกคุณภาพพร้อมการตั้งค่าแรงที่ปรับได้ แรงต่ำสำหรับการนั่งครั้งแรก แรงสูงสำหรับการสิ้นสุดขั้นสุดท้าย Fluke Networks และ Paladin Tools ต่างสร้างตัวเลือกที่เชื่อถือได้ในช่วง $25–$60 หลีกเลี่ยงเวอร์ชันที่ไม่มีแบรนด์ราคาถูกที่จะถอดรหัสข้อมูลติดต่อของ IDC
• เครื่องปอกสายเคเบิล — เครื่องปอกใบมีดกลมโดยเฉพาะสำหรับสายเคเบิลเครือข่าย ไม่ใช่เครื่องตัดกล่องเครื่องมืออเนกประสงค์ คุณต้องการถอดเสื้อนอกออกโดยไม่ทำให้ฉนวนตัวนำเสียหาย รอยตำหนิในฉนวนตัวนำทำให้เกิดความผิดปกติของอิมพีแดนซ์ซึ่งแสดงขึ้นว่าเป็นความล้มเหลวในการสูญเสียการส่งคืนบนตัวรับรองสายเคเบิล
• แผงแพทช์เครือข่าย — แผง 1U แบบ 24 พอร์ตหรือ 48 พอร์ตเป็นมาตรฐานในการติดตั้งส่วนใหญ่ แผง Cat5e รองรับความเร็วสูงสุด 1Gbps แผง Cat6 ได้รับการจัดอันดับที่ 1Gbps ที่ 250MHz และสามารถรองรับ 10GbE ในระยะทางที่สั้นกว่า แผง Cat6A ทำงาน 10GbE ที่ระยะ 100 เมตรเต็มที่ความเร็ว 500MHz
• แถบจัดการสายเคเบิลหรือ D-ring — ติดสิ่งนี้เข้ากับยูนิตชั้นวางด้านบนหรือด้านล่างแผงโดยตรง หากไม่มีการคลายความเครียดและการจัดการสายเคเบิล พอร์ตแผงแพทช์จะประสบกับความเครียดทางกลซึ่งทำให้การสัมผัสของ IDC ลดลงเมื่อเวลาผ่านไป
• ผู้ทดสอบสายเคเบิลหรือผู้รับรอง - เครื่องทดสอบความต่อเนื่องขั้นพื้นฐานเช่น Klein Tools VDV526-100 (~ $ 30) ยืนยันความถูกต้องของแผนผังสายไฟ สำหรับการติดตั้งโดยมืออาชีพที่ต้องการการรับรอง TIA-568 Fluke DSX CableAnalyzer ถือเป็นมาตรฐานอุตสาหกรรม แต่มีค่าใช้จ่ายหลายพันดอลลาร์ ผู้รับเหมาส่วนใหญ่เช่าสิ่งเหล่านี้เพื่อใช้เฉพาะโครงการ
• เครื่องทำมาร์กเกอร์และฉลากถาวร — ติดป้ายกำกับทุกพอร์ตก่อนยกเลิก การติดป้ายกำกับใหม่หลังจากข้อเท็จจริงถือเป็นงานที่น่าสังเวชและนำไปสู่ข้อผิดพลาดด้านเอกสาร
• สายรัดเวลโคร — ห้ามใช้สายรัดซิปกับสายเคเบิลเครือข่าย สายรัดซิปที่แน่นเกินไปทำให้รูปร่างของสายเคเบิลเสียรูปและเปลี่ยนรูปทรงของคู่ ซึ่งจะทำให้ประสิทธิภาพความถี่สูงลดลง สายรัดตีนตุ๊กแกช่วยให้สามารถปรับได้และไม่ทำให้สายตึง

ทีละขั้นตอน: วิธีวางสายแผงแพทช์เครือข่าย

กระบวนการต่อไปนี้ใช้กับแผงแพทช์แบบเจาะลงแบบ 110 มาตรฐาน ซึ่งเป็นประเภทที่ใช้ในการติดตั้ง Cat5e, Cat6 และ Cat6A เชิงพาณิชย์เกือบทั้งหมด แผงโมดูลาร์แบบคีย์สโตนใช้ตรรกะการสิ้นสุดของตัวนำแบบเดียวกัน แต่ใช้แจ็คสโตนแบบถอดได้แต่ละตัวแทนเฟรมด้านหลังแบบตายตัว

ขั้นตอนที่ 1 — ติดตั้งแผงและวางแผนเค้าโครงของคุณ

ติดตั้งแผงแพทช์ในชั้นวางก่อนที่จะเดินสายเคเบิลใดๆ ใช้น็อตและสกรูของกรงที่เหมาะกับประเภทชั้นวางของคุณ — ชั้นวางขนาด 19 นิ้วมาตรฐานส่วนใหญ่ใช้เกลียว 10-32 หรือ 12-24 การกระชับนิ้วไม่เพียงพอ แผงที่หลวมจะสั่นและเน้นการสิ้นสุดเมื่อเวลาผ่านไป ตัดสินใจเลือกรูปแบบการกำหนดหมายเลขพอร์ตของคุณทันที วิธีการทั่วไปคือการกำหนดหมายเลขพอร์ต 1–24 จากซ้ายไปขวาบนแผงเดียว โดยมีห้องจริงหรือตำแหน่งวางบันทึกไว้ในสเปรดชีตหรือซอฟต์แวร์การจัดการสายเคเบิลตั้งแต่วันแรก

ขั้นตอนที่ 2 — เดินสายเคเบิลและปล่อยให้ Service Loop เพียงพอ

ดึงสายเคเบิลแนวนอนผ่านท่อร้อยสายหรือถาดสายเคเบิลและเข้าไปในชั้นวาง ปล่อยให้วงบริการหย่อนอย่างน้อย 12–18 นิ้วที่ปลายแผงแพทช์ การหย่อนนี้มีจุดประสงค์สองประการ: ช่วยให้คุณสามารถต่อสายเคเบิลใหม่ได้หากพอร์ตล้มเหลวโดยที่การเดินไม่สั้นเกินไป และลดแรงตึงทางกลในการเชื่อมต่อแบบเจาะลง อย่าดึงสายเคเบิลแน่นจนจุดปลายหย่อนเป็นศูนย์ — นี่เป็นข้อผิดพลาดทั่วไปในการติดตั้งแบบ DIY ซึ่งทำให้การสัมผัสล้มเหลวหลายเดือนต่อมาเนื่องจากวงจรการระบายความร้อนของอาคาร

ขั้นตอนที่ 3 — ถอดเสื้อนอกออก

ใช้ที่ปอกสายเคเบิลเพื่อถอดปลอกด้านนอกประมาณ 1.5 ถึง 2 นิ้วออกจากปลายสายเคเบิลแต่ละเส้น ขูดแจ็คเก็ตด้วยคีมปอก หมุนเครื่องมือไปรอบๆ สายเคเบิลหนึ่งครั้ง จากนั้นจึงเลื่อนแจ็คเก็ตออก ตรวจสอบตัวนำทั้ง 8 เส้นว่ามีรอยรั่วในฉนวนแต่ละตัวหรือไม่ ชั้นฉนวนที่เสียหายบนตัวนำจะทำให้เกิดครอสทอล์คแบบคู่ต่อคู่ที่สามารถตรวจจับได้ที่ความเร็วกิกะบิต หากคุณเห็นรอยตำหนิ ให้ตัดส่วนปลายออกแล้วดึงออกอีกครั้ง อย่าปิดตัวนำที่เสียหาย

ขั้นตอนที่ 4 — คลายเกลียวและวางตัวนำ

คลายแต่ละคู่ออกเพียงพอที่จะไปถึงช่อง IDC ที่กำหนดไว้บนแผงแพทช์ มาตรฐาน TIA-568 ระบุความไม่บิดเบี้ยวสูงสุด 0.5 นิ้ว (13 มม.) สำหรับ Cat5e และ 0.375 นิ้ว (9.5 มม.) สำหรับ Cat6 . เกินขีดจำกัดเหล่านี้จะลดประสิทธิภาพ NEXT (Near-End Crosstalk) ของสายเคเบิล วางตัวนำแต่ละตัวลงในช่องรหัสสีที่ด้านหลังของพอร์ตแผงแพทช์ รหัสสีของช่องบนแผงจะตรงกับ T568A หรือ T568B โดยแผงหลายๆ แผงจะแสดงรหัสสีทั้งสองแบบเคียงข้างกัน โดยมีป้ายกำกับว่า A และ B เลือกด้านที่ถูกต้องสำหรับมาตรฐานที่คุณเลือก และวางตัวนำไฟฟ้าแต่ละตัวตามลำดับ ไม่จำเป็นต้องกดตัวนำลงจนสุดในขั้นตอนนี้ เครื่องมือเจาะลงจะทำเช่นนั้น

ขั้นตอนที่ 5 – ต่อยตัวนำแต่ละตัว

วางใบมีด 110 ของเครื่องมือเจาะรูไว้เหนือตัวนำในช่องของมัน ใบมีดมีสองด้าน - ด้านหนึ่งจะตัดตัวนำส่วนเกินและอีกด้านจะไม่ตัด ด้านที่ตัดต้องหันออกด้านนอก (ห่างจากตัวแผง) เพื่อให้หางลวดส่วนเกินถูกตัดเป็นที่นั่งของตัวนำ ตีเครื่องมือให้แน่นและตรง เครื่องมือเจาะกระแทกที่มีคุณภาพจะคลิกด้วยเสียงเมื่อเริ่มทำงาน อย่าใช้ไขควงหรือเครื่องมือที่ไม่กระแทกกดตัวนำลงในช่อง IDC — ใบมีด IDC ต้องเจาะฉนวนตัวนำด้วยการเคลื่อนไหวแบบควบคุมเพียงครั้งเดียวเพื่อสร้างการเชื่อมต่อที่กันแก๊สและป้องกันการกัดกร่อน ตัวนำที่ถูกกดอย่างช้าๆ ส่งผลให้เกิดการเชื่อมต่อที่มีความต้านทานสูงซึ่งจะล้มเหลวเป็นระยะๆ

ทำซ้ำสำหรับตัวนำทั้ง 8 ตัวในแต่ละพอร์ต เมื่อเสร็จแล้ว หางตัวนำแต่ละอันควรถูกเล็มให้สะอาดหมดจดด้วยบล็อก IDC และไม่ควรมองเห็นทองแดงเปลือยด้านนอกช่อง

ขั้นตอนที่ 6 — ใช้การบรรเทาความเครียดและการจัดการสายเคเบิล

แผงแพทช์ส่วนใหญ่มีแถบพลาสติกคลายความเครียดหรือจุดยึดสายเคเบิลที่ด้านหลัง เดินสายแต่ละสายที่ต่อปลายสายผ่านฉากยึดบรรเทาความเครียด และยึดให้แน่นด้วยสายรัดตีนตุ๊กแก สายเคเบิลควรมีความปลอดภัยเพียงพอที่การดึงสายเคเบิลอย่างแน่นหนาจะไม่ส่งแรงทางกลไปยังจุดสิ้นสุดการเจาะลง จัดสายเคเบิลให้เรียบร้อยตามด้านหลังของชั้นวาง และเดินสายไปยังช่องการจัดการสายเคเบิล การหุ้มสายเคเบิลที่ไม่ดีเป็นสาเหตุหลักของการยกเลิกการโทร สายเคเบิลที่ถูกปล่อยทิ้งไว้ในที่สุดจะถูกขัดขวาง กระชาก หรือพันกันโดยคนที่ทำงานในชั้นวาง

ขั้นตอนที่ 7 — ทดสอบทุกพอร์ต

เชื่อมต่อชุดส่งเครื่องทดสอบสายเคเบิลเข้ากับพอร์ต RJ45 ด้านหน้า และตัวรับสัญญาณระยะไกลเข้ากับปลายด้านไกลของสายเคเบิลเส้นเดียวกัน (ที่แผ่นผนังหรือเต้ารับ) เรียกใช้การทดสอบแผนที่ลวด ผู้ทดสอบจะยืนยันว่าตัวนำทั้ง 8 ตัวเชื่อมต่อกับพินที่ถูกต้องโดยไม่มีช่องเปิด กางเกงขาสั้น คู่กลับด้าน คู่แยก หรือคู่ขนย้าย คู่แยก - โดยที่ตัวนำสองตัวจากคู่ที่แตกต่างกันต่อสายเข้ากับตำแหน่งสล็อต RJ45 เดียวกัน - ผ่านการทดสอบความต่อเนื่องขั้นพื้นฐาน แต่ล้มเหลวที่ความเร็วสูงเนื่องจากสัญญาณคู่ที่แตกต่างกันขาด การทดสอบแผนผังสายไฟที่เหมาะสมจะจับคู่ที่แยกกัน

ประเภทแผงแพทช์และเมื่อใดจึงควรใช้แต่ละประเภท

แผงแพทช์เครือข่ายบางแผงไม่ได้ต่อสายในลักษณะเดียวกัน เนื่องจากแผงบางแผงไม่ได้ใช้สถาปัตยกรรมการยกเลิกแบบเดียวกัน การทำความเข้าใจความแตกต่างจะช่วยให้คุณเลือกแผงที่เหมาะสมสำหรับการติดตั้งและหลีกเลี่ยงปัญหาความเข้ากันได้

แผง Punchdown แบบคงที่ 110 สไตล์

นี่เป็นประเภทดั้งเดิมและพบบ่อยที่สุด ด้านหลังของแผงเป็นบล็อกพลาสติกแบบตายตัวพร้อมช่อง IDC สำหรับตัวนำไฟฟ้าแต่ละตัวจากทั้งหมดแปดตัวต่อพอร์ต โดยจัดเรียงเป็นแถวตามรหัสสี การสิ้นสุดจะมีผลถาวร — หากการติดต่อ IDC ของพอร์ตเดียวล้มเหลว คุณไม่สามารถเปลี่ยนเฉพาะพอร์ตนั้นได้โดยไม่ต้องเปลี่ยนทั้งแผง แผงเหล่านี้มีราคาไม่แพง โดยแผง Cat6 แบบ 24 พอร์ตโดยทั่วไปจะมีราคา 20–50 เหรียญสหรัฐ และจะมีความน่าเชื่อถืออย่างยิ่งเมื่อปิดอย่างถูกต้อง เป็นตัวเลือกที่เหมาะสมสำหรับการติดตั้งสายเคเบิลที่มีโครงสร้างถาวรส่วนใหญ่

แผงแพทช์โมดูลาร์ Keystone

แผงคีย์สโตนเป็นกรอบหน้าเปล่าที่ยอมรับแจ็คสโตนแบบแยกส่วน ซึ่งเป็นชนิดเดียวกับที่ใช้ในเต้ารับที่ผนัง แต่ละพอร์ตเป็นโมดูลสแน็ปอินแยกต่างหาก ข้อได้เปรียบที่สำคัญคือแต่ละพอร์ตสามารถเปลี่ยนได้โดยไม่ต้องยกเลิกพอร์ตที่อยู่ติดกัน นอกจากนี้ยังอนุญาตให้ใช้แผงสื่อผสมได้ — คุณสามารถใส่บางช่องด้วยแจ็คสโตน Cat6A, ช่องอื่นๆ ที่มีตัวเชื่อมต่อไฟเบอร์ LC และช่องอื่นๆ ที่มีเม็ดมีดเปล่า ทั้งหมดนี้อยู่ในหน้าแผงเดียวกัน ข้อเสียคือต้นทุนต่อพอร์ตที่สูงขึ้น และคุณภาพแจ็คที่แตกต่างกันเล็กน้อยทั่วทั้งแผง หากใช้ผู้ผลิตแจ็คที่แตกต่างกัน

กngled and Flat Patch Panels

แผงแพทช์มาตรฐานนำเสนอพอร์ต RJ45 ในแถวแนวนอนเรียบหันหน้าตรงไปข้างหน้า แผงแพทช์แบบมุม - บางครั้งเรียกว่าแผงแบบบานพับหรือแบบสวิงออก - ทำมุมพอร์ตด้านหน้าคว่ำลง โดยทั่วไปจะอยู่ที่ 15 หรือ 45 องศา ช่วยให้เชื่อมต่อและกำหนดเส้นทางสายแพตช์ได้ง่ายขึ้นในสภาพแวดล้อมชั้นวางหนาแน่นซึ่งการจัดการสายเคเบิลมีความหนาแน่น ในจอแบน 1U ขนาด 48 พอร์ตที่มีประชากรเต็ม การเข้าถึงพอร์ตในแถวหลังด้วยสายแพตช์จำเป็นต้องมีการกำหนดเส้นทางสายเคเบิลในลักษณะที่เน้นขั้วต่อ RJ45 แผงที่ทำมุมจะช่วยลดความเค้นรัศมีการโค้งงอนั้น การติดตั้งที่มีความหนาแน่นสูงด้วยพอร์ต 48 พอร์ตขึ้นไปต่อยูนิตแร็คจะได้รับประโยชน์อย่างมากจากแผงที่ทำมุม

แผงแพทช์ไฟเบอร์ออปติก

แผงแพทช์ไฟเบอร์มีความแตกต่างโดยพื้นฐานจากแผงทองแดง พวกเขาไม่ได้ใช้การสิ้นสุดการเจาะลงเลย แต่จะติดตั้งตัวเชื่อมต่อไฟเบอร์ออปติก — LC, SC, ST หรือ MPO — ไม่ว่าจะเป็นผมเปียแบบต่อปลายล่วงหน้าที่ต่อฟิวชันเข้ากับเส้นไฟเบอร์ที่เข้ามาภายในแผง หรือเป็นคาสเซ็ตแบบต่อปลายล่วงหน้าที่คลิกเข้าไปในแชสซี ตัวแผงมีตัวเครื่องป้องกันสำหรับปลายไฟเบอร์และตัวยึดสำหรับอะแดปเตอร์ข้อต่อที่ช่วยให้สามารถเชื่อมต่อสายแพตช์ได้ การทำความสะอาดตัวเชื่อมต่อไฟเบอร์ด้วยเครื่องมือที่เหมาะสมตามมาตรฐาน IEC 61300-3-35 ก่อนจำเป็นต้องมีการเชื่อมต่อทุกครั้ง — ส่วนปลายของไฟเบอร์ที่ปนเปื้อนทำให้เกิดการสูญเสียการแทรกซึ่งเกินงบประมาณการสูญเสียทั้งหมดของลิงก์

แผงแพทช์ Cat5e กับ Cat6 กับ Cat6A: ความแตกต่างด้านประสิทธิภาพ

หมวดหมู่สายเคเบิลที่คุณติดตั้งจะกำหนดหมวดหมู่แผงแพทช์ที่คุณต้องการ การผสมหมวดหมู่ เช่น การติดตั้งสายเคเบิล Cat6 แต่สิ้นสุดในแผงแพทช์ Cat5e จะจำกัดประสิทธิภาพของช่องสัญญาณทั้งหมดไว้ที่ประสิทธิภาพของ Cat5e ทุกองค์ประกอบในช่องจะต้องตรงตามหรือเกินหมวดเป้าหมาย

แผงแพทช์ Cat6A มีขนาดใหญ่กว่าแผง Cat5e หรือ Cat6 เนื่องจากสายเคเบิล Cat6A มีความหนากว่ามาก โดยทั่วไปจะมีเส้นผ่านศูนย์กลางภายนอก 7–8 มม. เทียบกับ 5–6 มม. สำหรับ Cat6 แผง Cat6A 24 พอร์ตมักจะใช้พื้นที่ชั้นวางจริงเทียบเท่ากับ 1.5U เนื่องจากต้องมีการจัดการสายเคเบิลเพิ่มเติมที่ด้านหลัง วางแผนเค้าโครงชั้นวางของคุณให้เหมาะสม

แผงแพทช์เชื่อมต่อกับสวิตช์และอุปกรณ์ปลายทางอย่างไร

ก patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

ช่องสัญญาณทั้งหมดจากสวิตช์เครือข่ายไปยังเวิร์กสเตชันหรือกล้อง IP ทำงานดังนี้:

1. พอร์ตสวิตช์เครือข่าย → สายแพทช์สั้น (โดยทั่วไป 1–3 ฟุต) → พอร์ต RJ45 ด้านหน้าของแผงแพทช์
2. การยุติ IDC ของแผงแพทช์ → สายเคเบิลแนวนอนวิ่งผ่านผนัง/เพดาน/ท่อร้อยสาย
3. สายเคเบิลแนวนอน → เต้ารับติดผนัง แจ็ค RJ45 (หรือกล่องยึดพื้นผิว)
4. เต้ารับติดผนัง → สายแพทช์สั้น → อุปกรณ์ปลายทาง (พีซี, โทรศัพท์, AP, กล้อง)

TIA-568 กำหนดการเชื่อมต่อถาวรสูงสุด (จากแผงแพทช์ IDC ไปยังเต้ารับ IDC ที่ผนัง) เป็น 90 เมตร โดยจัดสรรความยาวที่เหลืออีก 10 เมตร ให้กับสายแพทช์ทั้งหมดในช่องเพื่อให้ถึงช่องรวมสูงสุด 100 เมตร การวิ่งในแนวนอนเกิน 90 เมตรถือเป็นการละเมิดมาตรฐานที่จะทำให้เกิดความล้มเหลวแบบสุ่มที่ความเร็ว Gigabit แม้ว่าการทดสอบสายเคเบิลจะสะอาดที่ความถี่ต่ำกว่าก็ตาม

สายแพตช์ที่เชื่อมต่อสวิตช์เข้ากับแผงและเต้ารับที่ผนังเข้ากับอุปกรณ์ จะต้องตรงกับหมวดหมู่ของช่องด้วย การใช้สายแพตช์ Cat5e ในช่อง Cat6A ทำให้เกิดปัญหาคอขวดที่จุดเฉพาะในช่อง กlways use category-rated patch cables that match your installed horizontal cabling.

ข้อผิดพลาดในการเดินสายไฟทั่วไปและวิธีหลีกเลี่ยง

ประสบการณ์ภาคสนามแสดงข้อผิดพลาดเดียวกันที่ปรากฏซ้ำๆ ในการติดตั้งแผงแพทช์ ตั้งแต่การตั้งค่าในบ้านขนาดเล็กไปจนถึงการสร้างองค์กรขนาดใหญ่ การรู้ว่าควรดูอะไรช่วยประหยัดเวลาในการแก้ไขปัญหา

การผสม T568A และ T568B ในการวิ่งเดียวกัน

หากคุณต่อปลายแผงแพทช์ไปที่ T568B และปลายเต้ารับที่ผนังไปที่ T568A แสดงว่าคุณได้สร้างสายครอสโอเวอร์โดยไม่ได้ตั้งใจ สวิตช์สมัยใหม่ที่มี Auto-MDIX มักจะสามารถชดเชยได้ แต่ไม่รับประกันสำหรับอุปกรณ์ทั้งหมด และจะทำให้เกิดความสับสนในระหว่างการบำรุงรักษาในอนาคต การเดินสายเคเบิลทุกครั้งต้องใช้มาตรฐานเดียวกันที่ปลายทั้งสองข้าง

การคลายคู่มากเกินไป

นี่เป็นข้อผิดพลาดที่ทำให้ประสิทธิภาพลดลงที่พบบ่อยที่สุด การดึงคู่ออกจากกันเกินกว่าระยะทางที่อนุญาตเพื่อให้ง่ายต่อการนั่งในช่อง IDC จะทำลายการปฏิเสธครอสทอล์กที่รูปทรงของคู่บิดมีให้ ที่ความถี่ 100MHz สิ่งนี้มักจะไม่มีใครสังเกตเห็น ที่ความถี่ 500MHz (Cat6A) จะทำให้เกิดความล้มเหลว รักษาการบิดให้อยู่ในระยะ 13 มม. ของ IDC สำหรับ Cat5e และ 9.5 มม. สำหรับ Cat6 ขึ้นไป

แยกคู่

ก split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. การแยกคู่ทำให้เกิด crosstalk อย่างรุนแรงซึ่งทำลายประสิทธิภาพของ Gigabit โดยสิ้นเชิง แม้ว่าไฟลิงค์ธรรมดาจะปรากฏเป็นสีเขียวก็ตาม

การบรรเทาความเครียดที่ไม่ดี

สายเคเบิลที่ปล่อยทิ้งไว้ด้านหลังแผงแพทช์จะถูกเหยียบ ดึง และพันกันโดยใครก็ตามที่ทำงานในชั้นวาง การดึงสายเคเบิลที่ไม่คลายแรงตึงเพียงครั้งเดียวสามารถปลดการต่อสายแบบพันช์ดาวน์ได้มากพอที่จะสร้างการเชื่อมต่อเป็นระยะๆ ซึ่งเป็นหนึ่งในข้อผิดพลาดที่ติดตามได้ยากที่สุดเนื่องจากปรากฏขึ้นและหายไปพร้อมกับการสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ

ไม่มีเอกสารประกอบ

กn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. ติดป้ายกำกับทุกพอร์ตแผงแพทช์และสายเคเบิลทุกเส้นที่ปลายทั้งสองก่อนที่จะปิดชั้นวาง ใช้รูปแบบการตั้งชื่อที่สอดคล้องกัน — ชั้น หมายเลขห้อง หมายเลขร้านค้า — และสำรองข้อมูลเอกสารในระบบการจัดการเครือข่าย หรือแม้แต่สเปรดชีตที่ใช้ร่วมกัน

การเดินสายไฟแผงแพทช์ในสถานการณ์จริง

หลักการข้างต้นมีผลบังคับใช้ในระดับสากล แต่วิธีการเฉพาะจะแตกต่างกันไปตามขนาดและประเภทของการติดตั้ง

การตั้งค่าสำนักงานขนาดเล็กหรือโฮมออฟฟิศ

ก typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

การกระจายชั้นองค์กร

ในอาคารพาณิชย์ ห้องโทรคมนาคม (TR) ในแต่ละชั้นมักมีชั้นวางแบบ 2 เสาหรือ 4 เสาพร้อมแผงแพทช์ 2–4 แผงรวมเป็น 96–192 พอร์ต โดยป้อนสายเคเบิลแนวนอนทั้งหมดลงไปที่พื้น แผงเหล่านี้เชื่อมต่อผ่านสายแพตช์กับสวิตช์ชั้นการเข้าถึงตั้งแต่หนึ่งตัวขึ้นไป สวิตช์อัปลิงค์ผ่านไฟเบอร์หรือทองแดง 10GbE ไปยังสวิตช์เลเยอร์การกระจายในห้องข้อมูลหลัก โครงการวางสายเคเบิลที่มีโครงสร้างในระดับนี้สำหรับพื้นเดียวขนาด 10,000 ตารางฟุตอาจต้องใช้สายเคเบิลจำนวน 150–200 เส้น ซึ่งทั้งหมดจะต้องได้รับการทดสอบและจัดทำเป็นเอกสารตามมาตรฐานประสิทธิภาพของช่องสัญญาณ TIA-568 ก่อนที่จะยอมรับ ต้นทุนโครงการโดยทั่วไปในระดับนี้อยู่ระหว่าง 15,000 ถึง 40,000 เหรียญสหรัฐ ขึ้นอยู่กับประเภทของสายเคเบิล อัตราค่าแรงในท้องถิ่น และข้อกำหนดของท่อร้อยสาย

การแพตช์ด้านบนของศูนย์ข้อมูล

ในศูนย์ข้อมูล แผงแพทช์มักจะถูกแทนที่ด้วยเทปคาสเซ็ตสายเคเบิลที่มีโครงสร้างและสายเคเบิลลำตัว ทรั้งก์ไฟเบอร์ MPO ที่ต่อสายไว้ล่วงหน้าเชื่อมต่อแถวของชั้นวางผ่านถาดสายเคเบิลเหนือศีรษะ โดยสิ้นสุดในโมดูลเทปคาสเซ็ตไฟเบอร์ที่มีพอร์ต LC ที่ด้านหน้าของแชสซีแผง 1U วิธีการนี้ช่วยให้สามารถติดตั้ง trunk แบบ 12 หรือ 24 ไฟเบอร์ทั้งหมดได้ด้วยการดึงเพียงครั้งเดียวและคาสเซ็ตแบบ push-in เพียงอันเดียว ซึ่งช่วยลดเวลาในการติดตั้งในสภาพแวดล้อมที่มีความหนาแน่นสูงได้อย่างมาก ชุดประกอบไฟเบอร์แบบต่อปลายสายล่วงหน้าได้รับการทดสอบและรับรองจากโรงงาน ช่วยลดความเสี่ยงของข้อผิดพลาดในการยุติภาคสนามในสภาพแวดล้อมที่การหยุดทำงานมีค่าใช้จ่ายหลายพันดอลลาร์ต่อนาที

การบำรุงรักษาและการแก้ไขปัญหาแผงแพทช์แบบมีสาย

เมื่อต่อสายแพทช์พาเนลและได้รับการรับรองแล้ว การบำรุงรักษาอย่างต่อเนื่องจะน้อยมาก แต่ก็ไม่ใช่ศูนย์ การเชื่อมต่อทางกายภาพจะลดลงเมื่อเวลาผ่านไปเนื่องจากการเกิดออกซิเดชัน การสั่นสะเทือน และความเครียดทางกลจากการเสียบและถอดสายแพตช์ซ้ำๆ

• เปลี่ยนสายแพตช์ ไม่ใช่การยุติแผง เมื่อพอร์ตล้มเหลว ในกรณีส่วนใหญ่ พอร์ตที่เสียคือสายแพตช์ที่เสียหายหรือพอร์ตสวิตช์ที่เสียหาย ไม่ใช่การยกเลิกการเจาะที่ล้มเหลว สลับสายแพตช์ก่อน หากปัญหาเกิดขึ้นตามสายเคเบิล ให้เปลี่ยนสายเคเบิล หากปัญหาเกิดขึ้นตามพอร์ต ให้ทดสอบด้วยพอร์ตสวิตช์อื่นก่อนที่จะประณามการยกเลิกแผงแพทช์
• เก็บฝุ่นออกจากพอร์ตที่ไม่ได้ใช้ การสะสมของฝุ่นภายในแจ็ค RJ45 — โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีการกรองอากาศไม่ดี — จะเพิ่มความต้านทานการสัมผัสเป็นเวลาหลายปี ส่วนแทรกพอร์ตเปล่ามีราคาถูกและป้องกันสิ่งนี้โดยสิ้นเชิง ส่วนแทรกพอร์ตเปล่า 100 แพ็คมีราคาประมาณ 8–12 ดอลลาร์ และควรติดตั้งในทุกพอร์ตที่ไม่ได้ใช้ตั้งแต่วันแรก
• ทดสอบอีกครั้งหลังจากการทำงานทางกายภาพใดๆ ใกล้กับชั้นวาง กny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• รักษาเอกสารให้เป็นปัจจุบัน การเปลี่ยนแปลงพอร์ต การย้ายตำแหน่งอุปกรณ์ หรือการเดินสายเคเบิลใหม่ทุกครั้งจะต้องปรากฏในเอกสารประกอบของพอร์ต เอกสารเก่านั้นแย่กว่าไม่มีเอกสารเลยเพราะจะสร้างความมั่นใจที่ผิดพลาด จัดทำเอกสารให้อัปเดตตามขั้นตอนที่จำเป็นก่อนที่จะปิดตั๋วเปลี่ยนเครือข่าย

ก properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
