ฉันต้องใช้เครื่องมืออะไรบ้างในการติดตั้งแผงแพทช์?

เครื่องมือที่คุณต้องติดตั้งแผงแพทช์: คำตอบโดยตรง

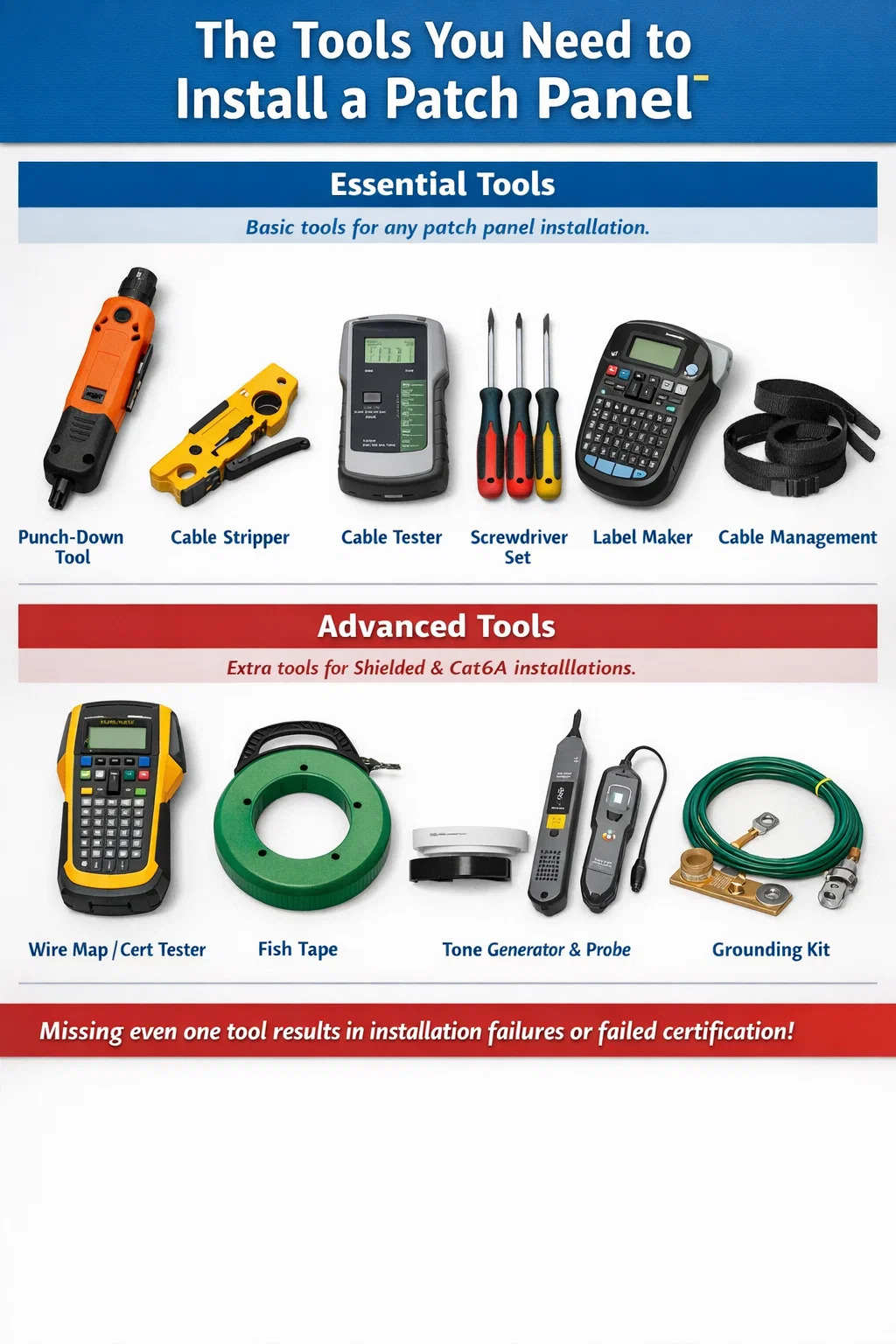

ในการติดตั้งก แผงแพทช์เครือข่าย คุณต้องมีเครื่องมือเจาะลง เครื่องปอกสายเคเบิล เครื่องทดสอบสายเคเบิล ชุดไขควง เครื่องติดฉลาก และโซลูชันการจัดการสายเคเบิล เช่น สายรัดตีนตุ๊กแกหรือสายรัดสายเคเบิล สำหรับการติดตั้งที่มีความต้องการมากขึ้น โดยเฉพาะ Cat6A หรือสายเคเบิลแบบมีฉนวน คุณจะต้องการเครื่องทดสอบแผนผังสายไฟหรือเครื่องทดสอบที่ได้รับการรับรองเต็มรูปแบบ ที่จับเทปปลาหรือสายดึง และเครื่องกำเนิดโทนเสียงพร้อมโพรบ สิ่งเหล่านี้ไม่ใช่บริการเสริมเพิ่มเติม การขาดหายไปแม้แต่รายการเดียวส่งผลให้การติดตั้งล้มเหลว ช่องทางที่ไม่ได้รับการรับรอง หรือปัญหาการบำรุงรักษาที่ปรากฏขึ้นหลายเดือนต่อมา

ส่วนด้านล่างจะแจกแจงรายละเอียดเครื่องมือแต่ละอย่างโดยละเอียด อธิบายว่าเหตุใดจึงสำคัญ และให้คำแนะนำผลิตภัณฑ์ที่เฉพาะเจาะจงและเกณฑ์มาตรฐานประสิทธิภาพ เพื่อให้คุณสามารถตัดสินใจซื้อโดยมีข้อมูลประกอบก่อนเริ่มงาน

เครื่องมือเจาะลง: เครื่องมือที่สำคัญที่สุดในงาน

เครื่องมือเจาะลงเป็นอุปกรณ์ที่สำคัญที่สุดชิ้นเดียวสำหรับการติดตั้งแผงแพทช์ โดยจะวางตัวนำแต่ละตัวไว้ในบล็อก IDC (ตัวเชื่อมต่อรางฉนวน) แบบ 110 ที่ด้านหลังของแผง เมื่อเครื่องมือกระแทกลง ใบมีดจะตัดสายไฟส่วนเกินพร้อมกันและบังคับให้ตัวนำเชื่อมต่อกับขั้วต่อไฟฟ้าที่แน่นหนากับขั้วต่อ IDC เมื่อดำเนินการอย่างถูกต้อง จะทำให้มีการเชื่อมต่อแบบกันแก๊สได้ วงจรชีวิตทั้งหมดของระบบสายเคเบิล—บ่อยครั้งคือ 20 ปี .

เครื่องมือเจาะลงมีสองประเภทหลัก: แบบกระแทกและแบบไม่กระแทก เครื่องมือกระแทกใช้กลไกแบบสปริงซึ่งส่งแรงโจมตีที่ปรับเทียบแล้ว เครื่องมือที่ไม่กระทบกระเทือน (แบบแมนนวล) กำหนดให้ผู้ติดตั้งต้องใช้แรงกดด้วยมือ สำหรับการติดตั้งแผงแพทช์เครือข่ายแบบมืออาชีพ ให้ใช้เครื่องมือเจาะกระแทกเสมอ เครื่องมือที่ใช้แรงกดด้วยมือทำให้เกิดความลึกของเบาะที่ไม่สอดคล้องกัน ซึ่งแปลโดยตรงไปยังการสูญเสียการแทรกแบบแปรผันและความล้มเหลวของครอสทอล์คใกล้สุด (NEXT) ในระหว่างการรับรองช่องสัญญาณ

การเลือกใบมีดที่เหมาะสม

เครื่องมือเจาะกระแทกยอมรับใบมีดที่เปลี่ยนได้ สองที่พบบ่อยที่สุดคือใบมีด 110 และใบมีดโครน แผงแพทช์ในอเมริกาเหนือเกือบทั้งหมดใช้บล็อกแบบ 110 ดังนั้นใบมีด 110 จึงเป็นจุดเริ่มต้นมาตรฐาน การติดตั้งในยุโรปและต่างประเทศบางแห่งอาจใช้บล็อก Krone ตรวจสอบประเภทบล็อกที่พิมพ์ไว้ที่ด้านหลังของแผงก่อนซื้อใบมีด การใช้ใบมีดที่ไม่ถูกต้องจะทำให้ขั้วต่อ IDC เสียหายและทำลายการเชื่อมต่อทางไฟฟ้า

เครื่องมือกระแทกส่วนใหญ่มีตัวเลือกแรงสูง/ต่ำ ใช้แรงสูงในการยุติการเริ่มต้นกับตัวนำ Cat6A ที่แข็ง แรงต่ำใช้ได้กับสายไฟ Cat5e เกจที่เบากว่า หรือสำหรับการติดตั้งตัวนำใหม่ที่ไม่ได้เข้าที่ในการผ่านครั้งแรก Fluke Networks, Paladin เครื่องมือs และ Klein Tools ล้วนนำเสนอเครื่องมือเจาะกระแทกที่เชื่อถือได้ในช่วงราคา 30-120 ดอลลาร์สหรัฐฯ พร้อมด้วยตัวเลือกระดับมืออาชีพจาก Fluke และ Ideal Industries ที่วิ่งได้สูงกว่า

การยศาสตร์มีความสำคัญกับงานขนาดใหญ่

ในงานที่มีการเลิกจ้าง 200 ครั้ง การออกแบบตามหลักสรีรศาสตร์ของเครื่องมือกลายเป็นปัจจัยที่แท้จริง เครื่องมือเจาะราคาถูกพร้อมที่จับพลาสติกแข็งทำให้มือเมื่อยล้าซึ่งนำไปสู่การเลิกจ้างอย่างรวดเร็วและพลาดที่นั่ง เครื่องมือที่มีด้ามจับที่ทำจากยางและการกระแทกแบบกันกระแทก เช่น Fluke Networks D914S หรือ Klein Tools VDV427-300 ช่วยลดความเครียดซ้ำๆ ได้อย่างมาก หากจะยุติมากกว่านั้น 100 พอร์ตในเซสชันเดียว ลงทุนในเครื่องมือที่มีด้ามจับตามหลักสรีรศาสตร์ เบี้ยประกันภัย $30–$50 จ่ายคืนอย่างรวดเร็วด้วยความแม่นยำและลดการทำงานซ้ำ

เครื่องมือปอกสายเคเบิลและเตรียมสายไฟ

ก่อนที่ตัวนำใดๆ จะสัมผัสกับบล็อกเจาะลง ต้องถอดปลอกหุ้มสายเคเบิลออกอย่างหมดจด อุปกรณ์ปอกสายไฟโดยเฉพาะ ไม่ใช่มีดอเนกประสงค์ ไม่ใช่กรรไกร เป็นเครื่องมือที่ถูกต้องสำหรับขั้นตอนนี้ เครื่องปอกสายเคเบิลสำหรับสายเคเบิลคู่บิดเกลียวได้รับการออกแบบมาเพื่อให้ให้คะแนนแจ็คเก็ตที่ความลึกที่ควบคุมได้ ดังนั้นใบมีดจึงไม่ทำให้ตัวนำหรือฉนวนคู่อยู่ข้างใต้เสียหาย

ตัวนำไฟฟ้าแบบ Nicked เป็นหนึ่งในสาเหตุหลักของการทดสอบช่องสัญญาณเล็กน้อยหรือล้มเหลว นิคจะช่วยลดพื้นที่หน้าตัดของตัวนำ เพิ่มความต้านทาน และสร้างความไม่ต่อเนื่องของการสะท้อนแสงซึ่งจะแสดงเป็นความล้มเหลวในการสูญเสียกลับคืนในผู้ทดสอบที่ได้รับการรับรอง รอยแหว่งอาจไม่สามารถมองเห็นได้ด้วยตาเปล่า แต่ Fluke DSX-8000 หรือเครื่องมือทดสอบที่คล้ายกันจะติดธงทุกครั้ง

เครื่องปอกโรตารีกับเครื่องปอกใบมีด

เครื่องปอกสายเคเบิลแบบหมุนพันรอบสายเคเบิลและให้คะแนนแจ็คเก็ตในขณะที่คุณหมุนเครื่องมือ ซึ่งจะทำให้ได้เส้นคะแนนที่สะอาดและสม่ำเสมอรอบๆ เส้นรอบวงของเสื้อแจ็คเก็ต เครื่องปอกแบบใบมีดจะทำการตัดตามยาวเพียงครั้งเดียว และต้องให้ผู้ติดตั้งลอกแจ็คเก็ตออกด้านหลัง ทั้งสองทำงานได้ดีในมือที่มีประสบการณ์ เครื่องมือโรตารี่จาก Jonard Tools (รุ่น UST-100) และ Klein Tools (VDV110-095) ถูกนำมาใช้กันอย่างแพร่หลายในการติดตั้งเชิงพาณิชย์และต้นทุน ต่ำกว่า $25 .

สำหรับสาย Cat6A โดยเฉพาะ แจ็คเก็ตจะหนาและแข็งกว่า Cat5e หรือ Cat6 ตรวจสอบให้แน่ใจว่าความลึกของใบมีดของผู้เปลื่องสามารถปรับได้ หรือซื้อเครื่องตัดระบำเปลื้องผ้าที่ได้รับการจัดอันดับสำหรับ Cat6A โดยเฉพาะ ผู้ผลิตหลายรายขายเครื่องปอกแบบคอมโบที่รองรับทั้ง Cat5e/6 และ Cat6A ด้วยสกรูปรับความลึกของใบมีดแบบธรรมดา

กรรไกรและคัตเตอร์ฟลัช

จำเป็นต้องใช้กรรไกรปลายแหลมหรือคีมปากเฉียงตัดเรียบเพื่อเล็มร่องฟัน (ตัวแยกภายในที่พบในสาย Cat6 หลายเส้น) และเพื่อทำความสะอาดปลายตัวนำก่อนเสียบเข้าไป ร่องหากไม่ได้ตัดด้านหลังให้แนบกับขอบแจ็คเก็ต สามารถดันแต่ละคู่ออกจากกันในระหว่างการสิ้นสุด และทำให้เรขาคณิตของคู่เลื่อนมากพอที่จะส่งผลต่อค่า NEXT เครื่องตัดฟลัชเกรดอิเล็กทรอนิกส์ราคา 10–15 ดอลลาร์คู่หนึ่งจะจัดการเรื่องนี้ได้อย่างหมดจดและแม่นยำ

ไขควงและอุปกรณ์ยึดชั้นวาง

แผงแพทช์เครือข่ายติดตั้งเข้ากับชั้นวาง EIA ขนาด 19 นิ้วหรือกล่องติดผนังโดยใช้สกรูชั้นวางมาตรฐาน ชั้นวางส่วนใหญ่ยอมรับสกรู M6 หรือสกรู 10-32 ขึ้นอยู่กับผู้ผลิตและรุ่นของชั้นวาง คุณต้องใช้ไขควงที่ถูกต้อง—โดยทั่วไปคือ #2 Phillips หรือหัวแบน—พร้อมน็อตและสกรูชั้นวางที่เข้ากัน

น็อตเคจเป็นฮาร์ดแวร์สำหรับติดตั้งชั้นวางที่ใช้กันทั่วไปในชั้นวางอุปกรณ์ขนาด 19 นิ้ว พวกเขายึดเข้ากับรางชั้นวางแบบรูสี่เหลี่ยมและรับสกรู M6 การติดตั้งเคจนัทโดยไม่มีเครื่องมือใส่เคจนัทที่ถูกต้องนั้นทำให้เกิดความเจ็บปวด เนื่องจากขอบที่แหลมคมของน็อตจะบาดนิ้วในการติดตั้งซ้ำๆ ก เครื่องมือน็อตกรงเฉพาะราคา 5–15 ดอลลาร์ และขจัดทั้งความเจ็บปวดและความเสี่ยงที่จะทำเคจนัทหล่นลงในชั้นวางระหว่างการติดตั้ง

ข้อกำหนดแรงบิด

สกรูชั้นวางที่ขันแน่นเกินไปจะดึงน็อตของกรงออกและทำให้หูยึดของแผงแพทช์โค้งงอ การขันให้แน่นจะทำให้แผงหลุดหลวม ซึ่งทำให้เกิดความเสียหายจากแรงสั่นสะเทือนเมื่อเวลาผ่านไป และสร้างอันตรายด้านความปลอดภัยในบริเวณที่เกิดแผ่นดินไหว ข้อกำหนดเฉพาะของฮาร์ดแวร์แร็คส่วนใหญ่เรียกร้อง แรงบิด 0.5–0.8 นิวตันเมตร บนสกรูชั้นวาง M6 ไขควงทอร์คพื้นฐานพร้อมชุดดอกไขควง Phillips รับประกันแรงบิดสม่ำเสมอโดยไม่ต้องคาดเดา มีประโยชน์อย่างยิ่งเมื่อติดตั้งแผงในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น โรงงานอุตสาหกรรมหรือศูนย์ข้อมูลที่มีพัดลมระบายความร้อนบนพื้นยกทำงานอย่างต่อเนื่อง

เครื่องทดสอบสายเคเบิลและอุปกรณ์รับรอง

เมื่อแผงแพทช์เครือข่ายถูกยกเลิกและติดตั้งแล้ว ทุกพอร์ตจะต้องได้รับการทดสอบ ประเภทของผู้ทดสอบที่คุณต้องการขึ้นอยู่กับว่าคุณกำลังดำเนินการตรวจสอบความต่อเนื่องหรือการรับรองช่องทั้งหมด

เครื่องมือทดสอบแผนที่ลวดขั้นพื้นฐาน

เครื่องมือทดสอบแผนผังสายไฟจะตรวจสอบว่าตัวนำทั้ง 8 ตัวในสายคู่บิดเกลียวเชื่อมต่ออย่างถูกต้องตั้งแต่ต้นจนจบ โดยไม่มีการเปิด ไม่มีการลัดวงจร ไม่มีการกลับคู่ และไม่มีคู่แยก วิธีนี้จะตรวจจับข้อผิดพลาดแบบเจาะลึกที่พบบ่อยที่สุดในราคาที่ทุกคนเข้าถึงได้: ผู้ทดสอบแผนที่ลวดที่เหมาะสมจาก Klein Tools, Fluke Networks และ TREND Networks พร้อมให้บริการสำหรับ $30–$150 . Fluke Networks MicroMapper และ Klein Tools VDV501-851 เป็นตัวเลือกที่เชื่อถือได้สำหรับงานตรวจสอบขั้นพื้นฐาน

การทดสอบแผนผังสายไฟเพียงอย่างเดียวไม่เพียงพอที่จะรับรองช่องสัญญาณสำหรับ Cat6, Cat6A หรือมาตรฐานประสิทธิภาพที่ได้รับการจัดอันดับใดๆ เป็นเพียงการยืนยันความต่อเนื่องทางกายภาพ ไม่ใช่ประสิทธิภาพทางไฟฟ้า สำหรับการติดตั้งแบบมืออาชีพที่ผู้ใช้คาดหวังรายงานการรับประกันหรือการรับรอง คุณต้องมีผู้ทดสอบประสิทธิภาพ

ผู้ทดสอบภาคสนามระดับการรับรอง

ผู้ทดสอบการรับรองจะตรวจวัดทุกพารามิเตอร์ที่กำหนดโดย TIA-568.2-D และ ISO/IEC 11801: การสูญเสียการแทรก, NEXT, FEXT, PSNEXT, การสูญเสียกลับ, ความล่าช้าในการแพร่กระจาย และความล่าช้าในการเอียง Fluke Networks DSX-8000 เป็นเกณฑ์มาตรฐานอุตสาหกรรมที่สามารถรับรองช่อง Cat8 ได้ ไม่เกิน 10 วินาทีต่อช่อง . IDEAL Industries SignalTEK NT และ TREND Networks LanTEK IV เป็นทางเลือกที่แข่งขันได้ในราคาที่ต่ำกว่า

ผู้ทดสอบการรับรองมีราคาแพง โดย Fluke DSX-8000 มีราคามากกว่า 9,000 เหรียญสหรัฐ แต่โปรแกรมเช่าจากผู้ขายรายใหญ่และบริษัทให้เช่าเครื่องมือทำให้สามารถเข้าถึงได้สำหรับแต่ละโครงการ สำหรับผู้รับเหมาที่ติดตั้งแผงแพทช์เครือข่ายเป็นประจำ การเป็นเจ้าของผู้ทดสอบการรับรองถือเป็นการลงทุนทางธุรกิจโดยตรง ช่องทางที่ล้มเหลวเพียงช่องทางเดียวที่ต้องปรับปรุงใหม่จะมีค่าใช้จ่ายด้านแรงงานมากกว่าค่าเช่าเครื่องมือหนึ่งเดือน

เครื่องมือทดสอบไฟเบอร์

หากการติดตั้งแผงแพทช์ของคุณมีโมดูลไฟเบอร์คีย์สโตนหรือเทปไฟเบอร์แบบต่อสายล่วงหน้า คุณจะต้องมีชุดทดสอบการสูญเสียทางแสง (OLTS) และเครื่องวัดการสะท้อนโดเมนเวลาแบบออปติคอล (OTDR) OLTS วัดการสูญเสียการแทรกจากต้นทางถึงปลายทางในหน่วย dB และยืนยันว่าลิงก์ตรงตามงบประมาณของช่อง OTDR ระบุตำแหน่งและขนาดของเหตุการณ์แต่ละรายการ เช่น ตัวเชื่อมต่อ การประกบ การโค้งงอ ตลอดเส้นทางไฟเบอร์ หน่วย OLTS ระดับเริ่มต้นจาก EXFO, AFL และ Fluke Networks เริ่มต้นที่ ประมาณ 800–1,500 ดอลลาร์ สำหรับผู้ทดสอบคอมโบโหมดเดี่ยว/มัลติโหมด

เครื่องกำเนิดเสียงและโพรบ (โทนเนอร์และไม้กายสิทธิ์)

เครื่องกำเนิดเสียงและหัววัดแบบเหนี่ยวนำ โดยทั่วไปเรียกว่าโทนเนอร์และไม้กายสิทธิ์หรือสุนัขจิ้งจอกและสุนัข เป็นสิ่งจำเป็นสำหรับการติดตามสายเคเบิลที่ไม่มีป้ายกำกับ และระบุว่าสายเคเบิลเส้นใดเชื่อมต่อกับพอร์ตแผงแพทช์ เครื่องกำเนิดเสียงเชื่อมต่อกับปลายด้านหนึ่งของสายเคเบิลและส่งสัญญาณเสียงลงไปที่สายไฟ หัววัดแบบเหนี่ยวนำจะตรวจจับสัญญาณโดยไม่ต้องสัมผัสทางกายภาพ ทำให้คุณสามารถสแกนมัดสายเคเบิลและระบุสายที่ถูกต้องด้วยเสียงที่ดังที่สุด

เครื่องมือนี้ไม่สามารถต่อรองได้ในโครงการปรับปรุงหรืออัปเกรดที่สายเคเบิลที่มีอยู่ไม่มีเอกสารประกอบ แม้ในการติดตั้งใหม่ การมีผงหมึกช่วยยืนยันได้อย่างรวดเร็วว่าสายเคเบิลเฉพาะที่ต่อจากเต้ารับติดผนังได้เสียบเข้ากับพอร์ตแผงแพทช์ที่ถูกต้องก่อนที่จะยุติ เครื่องกำเนิดโทนเสียงและโพรบที่เชื่อถือได้จาก Fluke Networks (Pro3000), Klein Tools (VDV500-820) และ TREND Networks มีจำหน่ายใน ช่วง $50–$150 .

เครื่องมือทดสอบแผนผังลวดขั้นสูงบางรุ่นมีความสามารถในการสร้างโทนเสียง ซึ่งช่วยลดจำนวนเครื่องมือแยกที่จำเป็นในการทำงาน ตรวจสอบรายการคุณลักษณะของผู้ทดสอบของคุณก่อนที่จะซื้อผงหมึกแบบสแตนด์อโลนเพื่อหลีกเลี่ยงอุปกรณ์ที่ซ้ำซ้อน

เครื่องมือสร้างฉลากและเอกสารประกอบ

ทุกพอร์ตบนแผงแพทช์เครือข่ายต้องมีป้ายกำกับ ณ เวลาที่ทำการติดตั้ง การพยายามติดป้ายกำกับย้อนหลัง—หลังจากที่แร็คเต็มและมีสายแพตช์เข้าที่แล้ว—จะยากขึ้นอย่างมากและให้ผลลัพธ์ที่มีคุณภาพต่ำลง ผู้ผลิตฉลากเฉพาะที่ผลิตฉลากแบบหดด้วยความร้อนหรือแบบเคลือบเป็นเครื่องมือมาตรฐานสำหรับงานเดินสายเคเบิลระดับมืออาชีพ

Brady และ HellermannTyton ผลิตเครื่องพิมพ์ฉลากที่ออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานการเดินสายเคเบิลเครือข่าย Brady BMP21-PLUS และ HellermannTyton TAG-IT มีการใช้กันอย่างแพร่หลายในการติดตั้งเชิงพาณิชย์ เครื่องพิมพ์เหล่านี้ยอมรับคาร์ทริดจ์ฉลากที่เข้ากันได้กับแถบฉลากแผงแพทช์ ฉลากที่พันสายเคเบิล และแฟล็กพอร์ต ป้ายควรมีตัวระบุพอร์ต เต้ารับปลายทาง และประเภทสายเคเบิล ก ใช้รูปแบบการติดฉลากที่สอดคล้องกันตั้งแต่วันแรก ลดเวลาในการแก้ไขปัญหาลงเป็นชั่วโมงตลอดอายุการใช้งานของระบบ

ตารางเคเบิลและเอกสารประกอบที่สร้างขึ้น

ผู้ผลิตฉลากจะผลิตฉลากทางกายภาพ ตารางเคเบิลที่ให้มาด้วย ได้แก่ สเปรดชีตหรือฐานข้อมูลที่แมปตัวระบุพอร์ตทุกตัวกับแหล่งกำเนิดทางกายภาพ หมวดหมู่สายเคเบิล วันที่ติดตั้ง และผลการทดสอบ เป็นเอกสารที่ทำให้ฉลากมีประโยชน์ ผู้ทดสอบการรับรองส่วนใหญ่สามารถส่งออกผลการทดสอบไปยังพีซีได้โดยตรงในรูปแบบ PDF หรือ CSV การรวมผลลัพธ์เหล่านั้นเข้ากับตารางเวลาเคเบิลจะสร้างบันทึกการติดตั้งที่สมบูรณ์และตรวจสอบได้ เอกสารนี้จำเป็นสำหรับการรับประกันระบบของผู้ผลิตส่วนใหญ่ และแผนก IT ขององค์กรคาดหวังให้ส่งมอบในโครงการเดินสายตามสัญญา

เครื่องมือและอุปกรณ์เสริมการจัดการสายเคเบิล

การติดตั้งแผงแพทช์เครือข่ายไม่ได้เกี่ยวกับแผงเท่านั้น แต่ยังรวมถึงการจัดการสายเคเบิลที่ป้อนเข้าที่ด้านหลังของแผงและสายแพทช์ที่เชื่อมต่อพอร์ตด้านหน้ากับอุปกรณ์เครือข่าย การจัดการสายเคเบิลที่ไม่ดีเป็นปัญหาที่พบบ่อยที่สุดในเครือข่ายที่ติดตั้ง และเป็นหนึ่งในปัญหาที่ง่ายที่สุดในการป้องกันด้วยเครื่องมือที่เหมาะสม

สายรัดตีนตุ๊กแกและสายรัดแบบตะขอและห่วง

สายรัดแบบตีนตุ๊กแกเป็นตัวยึดที่ต้องการสำหรับการมัดรวมสายเคเบิลในการติดตั้งใดๆ ที่เป็นไปตามมาตรฐานการจัดการสายเคเบิล TIA-569 หรือ ISO/IEC 14763 สายรัดซิปพลาสติกเมื่อขันแน่นเกินไป จะทำให้ปลอกหุ้มสายไฟเสียรูปและบีบอัดคู่ด้านใน ทำให้เกิดครอสทอล์คเพิ่มขึ้น และอาจทำให้การรับรองช่องล้มเหลวได้ สายรัดตีนตุ๊กแกไม่มีแรงอัด และสามารถเปลี่ยนตำแหน่งได้หลายครั้งตามต้องการ Panduit และ HellermannTyton ต่างผลิตผลิตภัณฑ์สายรัดแบบตะขอและห่วงที่ได้รับการจัดอันดับเป็นพิเศษสำหรับการใช้งานสายเคเบิลที่มีโครงสร้าง ถุงของ สายรัดตีนตุ๊กแก 100 เส้น ราคา 10-20 ดอลลาร์สหรัฐฯ และจัดการความต้องการด้านการจัดการของการติดตั้งแผง 24 พอร์ตทั่วไป

ผู้จัดการสายเคเบิลแนวนอน

ตัวจัดการสายเคเบิลแนวนอนขนาด 1U ที่ติดตั้งไว้ด้านบนหรือด้านล่างแผงแพทช์แต่ละแผงโดยตรง ช่วยให้สายแพทช์ด้านหน้าเป็นระเบียบ และป้องกันไม่ให้สายห้อยลงบนอุปกรณ์ที่อยู่ติดกัน หากไม่มีตัวจัดการสายเคเบิล แผง 48 พอร์ตที่มีสายแพตช์ 48 เส้นจะสร้างสายเคเบิลจำนวนมากที่ปิดกั้นการไหลเวียนของอากาศ ทำให้ระบุพอร์ตได้ยาก และพันกันทุกครั้งที่จำเป็นต้องย้ายสายไฟเส้นเดียว ตัวจัดการสายเคเบิลที่มีท่อแบบนิ้ว (นิ้วพลาสติกที่เดินสายไฟจากด้านหนึ่งไปอีกด้าน) เป็นรูปแบบที่มีประสิทธิภาพมากที่สุดและมีจำหน่ายจากผู้ผลิตอุปกรณ์เสริมชั้นวางทั่วไปของ Panduit, Leviton และสำหรับ $15–$60 ต่อ 1U หน่วย .

J-Hooks และฮาร์ดแวร์รองรับสายเคเบิล

ด้านหลังแผงแพทช์ การเดินสายเคเบิลขาเข้าจำเป็นต้องได้รับการรองรับเป็นระยะๆ เพื่อป้องกันไม่ให้น้ำหนักของมัดสายเคเบิลดึงที่ปลายสาย ตะขอรูปตัว J—ตัวรองรับรูปอานแบบพลาสติกหรือโลหะที่ยึดติดกับรางแร็ค โครงสร้างถาดสายเคเบิล หรือหมุดยึดผนัง—ยึดมัดสายเคเบิลโดยไม่ต้องบีบอัด TIA-569 แนะนำจุดสนับสนุน ทุกๆ 4–5 ฟุต (1.2–1.5 เมตร) ตามแนวสายเคเบิลแนวนอน J-hooks มีราคาไม่แพง ($0.50–$2.00 ต่ออัน) แต่ต้องติดตั้งก่อนที่จะเดินสายเคเบิล ทำให้เป็นอุปกรณ์ในการวางแผนพอๆ กับเป็นเครื่องมือ

เทปพันปลา เครื่องมือดึงสายเคเบิล และอุปกรณ์เข้าถึง

ยกเว้นในกรณีที่มีการดึงรางสายเคเบิลล่วงหน้าไปยังตำแหน่งแผงแพทช์ คุณจะต้องมีเครื่องมือเพื่อเดินสายเคเบิลผ่านผนัง เหนือเพดาน และผ่านท่อร้อยสาย เครื่องมือเฉพาะขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง แต่สิ่งต่อไปนี้มีความจำเป็นอย่างสม่ำเสมอ

เทปปลา

เทปพันปลาเป็นเทปเหล็กหรือไฟเบอร์กลาสกึ่งแข็งขนาดยาวที่สามารถดันผ่านท่อร้อยสายหรือช่องผนังเพื่อสร้างทางดึง เมื่อเทปพันปลาถึงจุดปลายทาง ให้ติดสายเคเบิลเข้ากับเทปแล้วดึงกลับเข้าไป เทปปลาเหล็กเข้า ความยาว 50 ฟุต และ 100 ฟุต จัดการกับสถานการณ์การติดตั้งเชิงพาณิชย์ส่วนใหญ่ เทปติดปลาไฟเบอร์กลาสเป็นที่ต้องการในสภาพแวดล้อมที่มีการเดินสายไฟอยู่ใกล้ๆ เนื่องจากไฟเบอร์กลาสไม่นำไฟฟ้า Klein Tools, Greenlee และ Milwaukee ต่างผลิตผลิตภัณฑ์เทปพันปลาที่เชื่อถือได้

แท่งเรืองแสงและ Flex Bits

แท่งเรืองแสงเป็นแท่งดันไฟเบอร์กลาสที่ใช้ในการนำทางสายเคเบิลผ่านช่องเพดานแบบเปิด ซึ่งเทปพันปลาจะแข็งเกินกว่าจะเคลื่อนที่ไปรอบๆ สิ่งกีดขวางได้ พวกเขาเชื่อมต่อจากต้นทางถึงปลายทางในส่วนต่างๆ โดยทั่วไปจะยาว 4 ฟุต เพื่อให้สามารถวิ่งได้ 20–30 ฟุตหรือมากกว่า ผ่านพื้นที่แคบเหนือเพดาน Flex bits ซึ่งเป็นส่วนขยายของดอกสว่านที่ยาวและยืดหยุ่นได้ ใช้ในการเจาะทะลุระบบป้องกันอัคคีภัย แผ่นด้านบน และช่องผนังในตำแหน่งที่ดอกสว่านมาตรฐานไม่สามารถเข้าถึงได้

บันไดและอุปกรณ์นิรภัย

การติดตั้งแผงแพทช์เครือข่ายส่วนใหญ่เกี่ยวข้องกับการทำงานที่ความสูง—เหนือกระเบื้องเพดาน บนชั้นวางบันได หรือการเอื้อมมือขึ้นไปด้านบนของชั้นวางอุปกรณ์สูง บันไดไฟเบอร์กลาสขนาด 6 ฟุตเป็นอุปกรณ์ติดตั้งมาตรฐาน ในศูนย์ข้อมูลที่มีพื้นยกสูงหรือชั้นวางแบบเปิดสูง เก้าอี้ขั้นบันไดแบบยกพื้นที่มั่นคงก็มีความสำคัญไม่แพ้กัน ควรสวมอุปกรณ์ป้องกันส่วนบุคคล รวมถึงแว่นตานิรภัย (สำหรับการเจาะและเจาะตัวนำที่สามารถหักและกลายเป็นกระสุนได้) และถุงมือป้องกันการบาด (สำหรับจับขอบสายเคเบิลและรางชั้นวาง) ตลอดการติดตั้ง

รายการเครื่องมือที่สมบูรณ์ตามขั้นตอนการติดตั้ง

ตารางด้านล่างจัดระเบียบเครื่องมือที่จำเป็นตามขั้นตอนของการติดตั้งแผงแพทช์เครือข่ายทั่วไป ตั้งแต่การดึงสายเคเบิลไปจนถึงเอกสารประกอบขั้นสุดท้าย ใช้สิ่งนี้เป็นรายการตรวจสอบก่อนงานเพื่อให้แน่ใจว่าไม่มีอะไรขาดหายไปก่อนที่งานจะเริ่ม

เครื่องมือเฉพาะสำหรับการติดตั้งแผงแพทช์ Shielded และ Cat6A

สายเคเบิลคู่ตีเกลียวแบบมีฉนวนหุ้ม (STP) และการติดตั้ง Cat6A มีข้อกำหนดเครื่องมือเฉพาะที่นอกเหนือไปจากชุดมาตรฐาน การเพิกเฉยต่อความแตกต่างเหล่านี้นำไปสู่ความล้มเหลวในการต่อสายดิน การป้องกันความต่อเนื่องของการป้องกัน และความล้มเหลวในการทดสอบการรับรองซึ่งมีค่าใช้จ่ายสูงในการวินิจฉัยและแก้ไขในภายหลัง

เครื่องมือเตรียมสายเคเบิลแบบมีฉนวน

สาย STP มีฟอยล์หรือชีลด์แบบถักพันรอบทั้งสี่คู่ หลังจากการปอกแจ็คเก็ตแล้ว ชีลด์นี้จะต้องพับกลับอย่างระมัดระวังบนแจ็คเก็ตเคเบิลโดยไม่ฉีกขาด จากนั้นจึงเชื่อมเข้ากับตัวเรือนตัวเชื่อมต่อโลหะของแผงแพทช์ที่มีชีลด์ในระหว่างการสิ้นสุด ขั้นตอนนี้จำเป็นต้องใช้คีมปากแหลมปลายแหลมละเอียดและเครื่องมือปลายแหลมแบบมีฉนวนป้องกันโดยเฉพาะ (จัดหาโดยผู้ผลิตแผง) การพยายามพับและยึดชีลด์ด้วยมือเปล่าจะทำให้หน้าสัมผัสของชีลด์ไม่สอดคล้องกัน ซึ่งทำให้วัตถุประสงค์ของสายเคเบิลชีลด์หมดไป

เครื่องมือและฮาร์ดแวร์กราวด์

แผงแพทช์เครือข่ายที่มีฉนวนหุ้มจะต้องเชื่อมติดกับบัสกราวด์ของชั้นวาง ซึ่งจะเชื่อมต่อกับระบบกราวด์และการเชื่อมโทรคมนาคมของอาคาร (ตามที่กำหนดใน TIA-607-C) ต้องใช้ตัวนำสายดิน (ขั้นต่ำ ทองแดง AWG 6 อัน สำหรับการยึดติดแบบแร็คถึงพื้นในการติดตั้งเชิงพาณิชย์ส่วนใหญ่) เครื่องมือย้ำสาย และตัวดึงแบบบีบอัดที่เหมาะสม มัลติมิเตอร์ใช้เพื่อตรวจสอบความต่อเนื่องของเส้นทางกราวด์จากแผงไปยังอิเล็กโทรดกราวด์หลัก หากเส้นทางกราวด์เปิดหรือมีความต้านทานเกิน 1 โอห์ม ระบบป้องกันจะไม่ทำงานตามที่ออกแบบไว้

ข้อควรพิจารณาเฉพาะของ Cat6A

โดยทั่วไปแล้ว สายเคเบิล Cat6A จะมีเส้นผ่านศูนย์กลางใหญ่กว่า Cat6 อย่างมาก 7–8 มม. กับ 5–6 มม —และต้องใช้อุปกรณ์เสริมการจัดการสายเคเบิลที่มีขนาดใหญ่ขึ้น (อาน J-hook ที่กว้างขึ้น ตัวจัดการสายเคเบิลที่มีความจุสูงกว่า) และเครื่องมือเจาะลงที่ตั้งค่าให้มีความแข็งแรงสูงสำหรับตัวนำ 23 AWG ที่แข็งกว่า เส้นผ่านศูนย์กลางที่เพิ่มขึ้นยังหมายความว่าแผงแบบมีสาย Cat6A 48 พอร์ตจะมีมัดสายเคเบิลที่หนากว่าแผง Cat6 ที่เทียบเท่ากันมาก ต้องวางแผนพื้นที่การจัดการสายเคเบิลด้านหลังให้เหมาะสม โดยมีความลึกอย่างน้อย 3–4 นิ้วด้านหลังแผงสำหรับการจัดการมัดรวม

เครื่องมือนิรภัยและอุปกรณ์ป้องกันส่วนบุคคล

การติดตั้งแผงแพทช์เป็นงานการค้าทางกายภาพที่มีความเสี่ยงต่อการบาดเจ็บอย่างแท้จริง PPE และเครื่องมือด้านความปลอดภัยต่อไปนี้ควรเป็นส่วนหนึ่งของชุดอุปกรณ์ของผู้ติดตั้งทุกคน

• แว่นตานิรภัย: จำเป็นเมื่อเจาะ เจาะตัวนำ และตัดสายเคเบิล ปลายลวดและเศษแจ็คเก็ตสามารถกลายเป็นกระสุนที่มีความเร็วสูงได้
• ถุงมือกันบาด (ระดับ A4 ขึ้นไป): รางแร็คและขอบเจาะมีครีบคม ถุงมือกันบาดตามมาตรฐาน ANSI/ISEA 105 ระดับ A4 ให้การป้องกันที่เพียงพอโดยไม่ทำให้ความคล่องตัวในการจัดการสายเคเบิลลดลงอย่างมาก
• เครื่องช่วยหายใจ N95: จำเป็นเมื่อทำงานในแผงฝ้าเพดานที่มีฉนวนไฟเบอร์กลาส สเปรย์กันไฟ หรือการสะสมของฝุ่นและอนุภาค
• สนับเข่า: การสิ้นสุดสายเคเบิลที่แผงแพทช์ระดับพื้นในตู้ติดผนังจำเป็นต้องคุกเข่าอย่างต่อเนื่อง สนับเข่าระดับมืออาชีพช่วยลดความเหนื่อยล้าและป้องกันการบาดเจ็บบนพื้นคอนกรีตหรือพื้นกระเบื้อง
• ไฟหน้าหรือไฟส่องเฉพาะงาน: ด้านหลังของชั้นวางมีสีเข้ม ไฟหน้าทำให้มือทั้งสองข้างเป็นอิสระในการทำงานสายเคเบิล และไม่จำเป็นต้องใช้ผู้ช่วยในการถือไฟฉาย
• บันไดขั้นไม่นำไฟฟ้า: บันไดไฟเบอร์กลาสเป็นสิ่งจำเป็นเมื่อทำงานใกล้กับอุปกรณ์ไฟฟ้าที่มีไฟฟ้า บันไดอะลูมิเนียมมีความเสี่ยงที่จะเกิดไฟฟ้าช็อตในห้องเซิร์ฟเวอร์ซึ่งมีการติดตั้งหน่วยจ่ายไฟ (PDU) และระบบ UPS

ชุดเริ่มต้นกับชุดมืออาชีพ: ควรใช้งบประมาณเท่าไร

สำหรับผู้ที่ติดตั้งแผงแพทช์เครือข่ายในบ้านขนาดเล็กหรือสำนักงานขนาดเล็กเป็นครั้งแรก ชุดเครื่องมือขั้นต่ำจะครอบคลุมสิ่งสำคัญโดยไม่มีค่าใช้จ่ายที่ไม่จำเป็น สำหรับนักติดตั้งมืออาชีพที่ใช้งานแผงแพทช์เป็นประจำในโครงการเชิงพาณิชย์ ชุดอุปกรณ์ครบชุดจะมอบคุณภาพและความเร็วตามที่งานมืออาชีพต้องการ

สำหรับผู้รับเหมามืออาชีพที่ไม่สามารถจัดซื้อผู้ทดสอบการรับรองได้ทันที การเช่าจาก Fluke Networks โดยตรงหรือผ่านพันธมิตรการเช่าที่ได้รับอนุญาตมักจะมีค่าใช้จ่าย $150–$300 ต่อสัปดาห์ ทำให้การรับรองสามารถเข้าถึงได้ในเชิงเศรษฐกิจแม้สำหรับการใช้งานโครงการเดียว
