แผงแพทช์สองประเภทคืออะไร?

แผงแพทช์สองประเภท: คำตอบโดยตรง

แผงแพทช์สองประเภทหลักคือ แผงแพทช์แบบมีสาย (คงที่) และ แผงแพทช์แบบโมดูลาร์ (คีย์สโตน) . ทั้งสองประเภทนี้เป็นรากฐานของการวางสายเคเบิลที่มีโครงสร้างในศูนย์ข้อมูล ห้องเซิร์ฟเวอร์ และการติดตั้งเครือข่ายเชิงพาณิชย์แทบทุกแห่ง การทำความเข้าใจความแตกต่างระหว่างสิ่งเหล่านี้ถือเป็นสิ่งสำคัญก่อนที่จะซื้อแผงแพทช์เครือข่ายหรือการออกแบบเค้าโครงสายเคเบิล เนื่องจากการเลือกที่ไม่ถูกต้องอาจทำให้เกิดต้นทุนที่ไม่จำเป็น ความไม่ยืดหยุ่น หรือปัญหาด้านประสิทธิภาพในสายการผลิต

แผงแพทช์แบบมีสายมาพร้อมกับสายเคเบิลที่ต่อเข้าที่ด้านหลังของแผงที่โรงงานแล้ว ในทางกลับกัน แผงแพทช์แบบโมดูลาร์ จัดส่งเป็นเฟรมเปล่าที่ยอมรับแจ็คสโตนแบบเปลี่ยนได้ ช่วยให้ผู้ติดตั้งสามารถเลือกประเภทตัวเชื่อมต่อ หมวดหมู่ และแม้แต่ผสมประเภทสื่อภายในแผงเดียวได้ ทั้งสองมีฟังก์ชันหลักเดียวกัน นั่นคือการจัดระเบียบและกำหนดเส้นทางการเชื่อมต่อเครือข่าย แต่ทำในลักษณะพื้นฐานที่แตกต่างกันและเหมาะสมกับสถานการณ์การใช้งานที่แตกต่างกัน

แผงแพทช์แบบมีสาย: ยุติการใช้งานล่วงหน้าและพร้อมใช้งาน

แผงแพทช์แบบใช้สาย ซึ่งบางครั้งเรียกว่าแผงแพทช์แบบคงที่หรือแบบเจาะลง มีพอร์ตด้านหลังสิ้นสุดด้วยบล็อกเจาะลงแบบ 110 หรือตัวเชื่อมต่อที่คล้ายกัน สายเคเบิลที่วิ่งจากสนาม เช่น เต้ารับที่ผนัง ถาดเคเบิล กล่องตั้งพื้น จะถูกต่อยลงบนบล็อกเหล่านี้โดยตรงโดยใช้เครื่องมือเจาะลง ด้านหน้าของแผงเผยให้เห็นพอร์ต RJ45 มาตรฐานซึ่งมีสายแพตช์สั้นเชื่อมต่ออุปกรณ์กับส่วนที่เหลือของเครือข่าย

แผงแพทช์เครือข่ายประเภทนี้เป็นกลไกดั้งเดิมของการวางสายเคเบิลที่มีโครงสร้าง มีจำหน่ายอย่างแพร่หลายใน การกำหนดค่า 24 พอร์ตและ 48 พอร์ต และรุ่นส่วนใหญ่ใช้พื้นที่แร็ค 1U หรือ 2U ตัวเลือกมาตรฐานได้รับการจัดอันดับสำหรับประสิทธิภาพ Cat5e, Cat6 หรือ Cat6A โดยแผง Cat6A ที่สามารถรองรับได้ 10 Gigabit Ethernet ในระยะทางสูงสุด 100 เมตร .

ข้อดีของแผงแพทช์แบบมีสาย

• ลดต้นทุนล่วงหน้าต่อพอร์ตเมื่อเทียบกับทางเลือกแบบโมดูลาร์
• คุณภาพการยกเลิกระดับโรงงานที่สม่ำเสมอในทุกพอร์ต
• กระบวนการติดตั้งที่ง่ายขึ้นสำหรับการปรับใช้เครื่องแบบขนาดใหญ่
• ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วในสภาพแวดล้อมที่มีพอร์ตที่ติดตั้งนับพันพอร์ต
• ความพร้อมใช้งานอย่างกว้างขวางจากผู้ขาย เช่น Panduit, Leviton, Belden และ CommScope

ข้อจำกัดของแผงแพทช์แบบมีสาย

ข้อเสียเปรียบหลักคือความไม่ยืดหยุ่น ทุกพอร์ตบนแผงแบบมีสายจะมีขั้วต่อประเภทเดียวกัน หากคุณต้องการพอร์ตทองแดง Cat6 ผสมกับการเชื่อมต่อแบบไฟเบอร์หรือ coax คุณจะไม่สามารถทำได้ภายในแผงแบบมีสายเพียงแผงเดียว นอกจากนี้ หากพอร์ตเดียวเสียหาย การเปลี่ยนมักจะหมายถึงการเปลี่ยนหรือยุติแผงทั้งหมดใหม่ หรืออย่างน้อยที่สุดแต่ละบล็อกนั้น สำหรับสภาพแวดล้อมที่ข้อกำหนดด้านสายเคเบิลมีการพัฒนาบ่อยครั้ง ความแข็งแกร่งนี้จะกลายเป็นปัญหาการปฏิบัติงานที่แท้จริง

แผงแพทช์แบบมีสายเหมาะที่สุดสำหรับการใช้งานในสำนักงานขนาดใหญ่ เครือข่ายโรงเรียน และสภาพแวดล้อมทางอุตสาหกรรม ทองแดงที่เหมือนกันหลายร้อยเส้น ต้องยุติอย่างรวดเร็วและคุ้มค่า แผงแบบมีสาย Cat6 แบบ 48 พอร์ตทั่วไปมีราคาเพียง 30–80 เหรียญสหรัฐ ทำให้น่าสนใจสำหรับโครงการที่คำนึงถึงงบประมาณ

แผงแพทช์แบบแยกส่วน: ยืดหยุ่นและพร้อมสำหรับอนาคต

แผงแพทช์แบบโมดูลาร์เป็นแชสซีเปล่า ซึ่งโดยทั่วไปจะมีให้ในเฟรม 12, 24 หรือ 48 พอร์ต ซึ่งออกแบบมาเพื่อรับแจ็คคีย์สโตนแต่ละตัว แต่ละช่องในเฟรมสามารถเก็บแจ็คประเภทต่างๆ ได้ เช่น Cat5e, Cat6, Cat6A, ไฟเบอร์ LC, ไฟเบอร์ SC, โคแอกเชียล F-type หรือแม้แต่โมดูล USB หรือ HDMI คีย์สโตน ทำให้แผงแพทช์เครือข่ายแบบโมดูลาร์เป็นตัวเลือกที่หลากหลายที่สุดในการเดินสายแบบมีโครงสร้างในปัจจุบัน

การติดตั้งเกี่ยวข้องกับการหักแจ็คสโตนที่เลือกไว้ในกรอบแผง จากนั้นจึงยุติแจ็คแต่ละอันแยกกัน แม่แรงสามารถเจาะลง ไม่ต้องใช้เครื่องมือ หรือต่อปลายล่วงหน้าได้ ทั้งนี้ขึ้นอยู่กับรุ่นแม่แรงที่เลือก เมื่อติดตั้งแล้ว ด้านหน้าของแจ็คแต่ละตัวจะแสดงอินเทอร์เฟซพอร์ตที่เหมาะสมให้กับผู้ใช้

ข้อดีของแผงแพทช์แบบโมดูลาร์

• ความยืดหยุ่นอย่างเต็มที่ในการผสมประเภทตัวเชื่อมต่อภายในแผงเดียว
• การซ่อมแซมระดับพอร์ตอย่างง่ายดาย: เปลี่ยนแจ็คสโตนที่เสียหายเพียงตัวเดียวโดยไม่ต้องเปลี่ยนทั้งแผง
• ความสามารถในการปรับขนาด—เริ่มต้นด้วยแผงที่มีประชากรบางส่วนและเพิ่มพอร์ตตามความต้องการที่เพิ่มขึ้น
• รองรับการอัพเกรดในอนาคตโดยการสลับโมดูลคีย์สโตนเป็นหมวดหมู่ที่ได้รับการจัดอันดับสูงกว่า
• เหมาะสำหรับศูนย์ข้อมูล การติดตั้ง AV และสภาพแวดล้อมมัลติมีเดีย

ข้อจำกัดของแผงแพทช์แบบโมดูลาร์

แผงโมดูลาร์มีราคาต่อพอร์ตที่สูงกว่า กรอบแผงคีย์สโตนโมดูลาร์คุณภาพ 24 พอร์ตเพียงอย่างเดียวอาจมีราคา 20–50 ดอลลาร์สหรัฐฯ และแจ็คสโตน Cat6A แต่ละตัวสามารถเพิ่มได้อีก 5–15 ดอลลาร์ต่อพอร์ต สำหรับแผงโมดูลาร์ Cat6A 48 พอร์ตที่มีการใช้งานเต็มรูปแบบ ต้นทุนส่วนประกอบทั้งหมดอาจสูงถึงระดับนั้น $300–$600 หรือมากกว่า เทียบกับราคาที่ต่ำกว่า 100 ดอลลาร์สำหรับแผงแบบมีสายที่เทียบเท่ากัน เวลาในการทำงานก็สูงขึ้นเช่นกัน เนื่องจากแม่แรงแต่ละตัวจะต้องถูกปิดและยึดเข้าที่แยกกัน

ความสม่ำเสมอของประสิทธิภาพยังขึ้นอยู่กับคุณภาพของแจ็คสโตนแต่ละตัวที่เลือกอีกด้วย การผสมแจ็คของบริษัทอื่นคุณภาพต่ำในกรอบแผงของแบรนด์สามารถสร้างครอสทอล์คและการวัดการสูญเสียการแทรกที่ไม่สอดคล้องกัน ซึ่งอาจล้มเหลวในการทดสอบการรับรองช่องสัญญาณ ใช้แม่แรงและเฟรมจากระบบที่ผ่านการทดสอบและรับรองของผู้ผลิตรายเดียวกันทุกครั้งที่เป็นไปได้

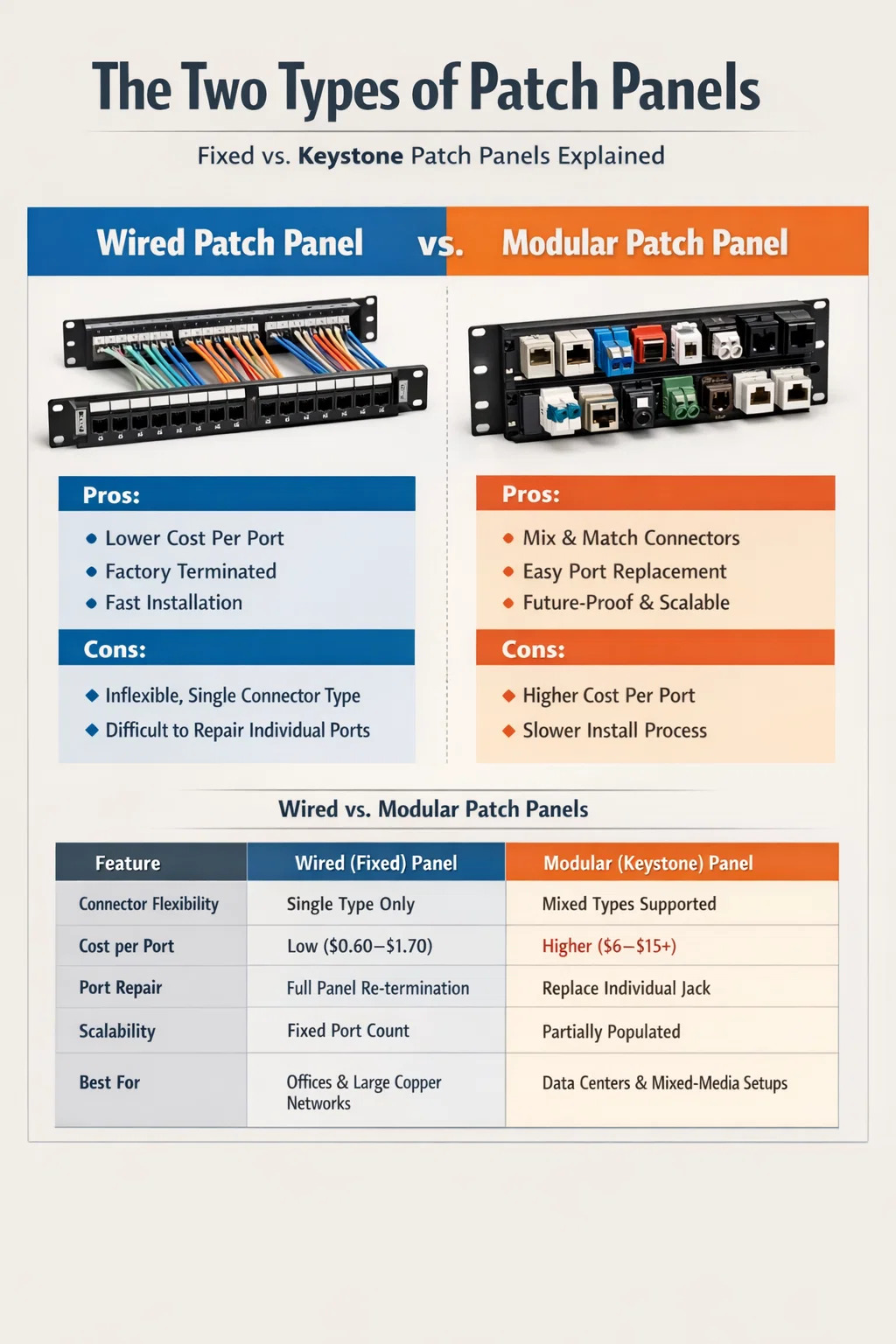

การเปรียบเทียบแบบเคียงข้างกัน: แผงแพทช์แบบมีสายและแบบโมดูลาร์

ตารางด้านล่างสรุปความแตกต่างที่สำคัญเพื่อช่วยคุณตัดสินใจว่าแผงแพทช์เครือข่ายประเภทใดที่เหมาะกับความต้องการของโครงการของคุณ

วิธีการเลือกสิ่งที่ถูกต้อง แผงแพทช์เครือข่าย สำหรับโครงการของคุณ

การเลือกระหว่างแผงแพทช์เครือข่ายแบบมีสายและแบบโมดูลาร์ขึ้นอยู่กับปัจจัยในทางปฏิบัติสี่ประการ: งบประมาณ ความหลากหลายของสื่อ การเติบโตที่คาดหวัง และความคาดหวังในการบำรุงรักษา ไม่มีตัวเลือกใดที่เหนือกว่าในระดับสากล ทั้งสองประเภทได้รับการปรับใช้อย่างประสบความสำเร็จในการติดตั้งโดยมืออาชีพทุกวัน

โครงการที่ขับเคลื่อนด้วยงบประมาณ

หากโครงการเกี่ยวข้องกับการยุติ 100 ทองแดงขึ้นไปในประเภทเดียวกัน และ cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

สภาพแวดล้อมสื่อผสมและศูนย์ข้อมูล

ศูนย์ข้อมูลจะรวมอีเธอร์เน็ตทองแดง อัปลิงค์แบบไฟเบอร์ และบางครั้งการเชื่อมต่อโคแอกเซียลหรือการเชื่อมต่อเสียงไว้ในแร็คเดียวกันเป็นประจำ แผงแพทช์เครือข่ายแบบโมดูลาร์จัดการสิ่งเหล่านี้ทั้งหมดในเฟรม 1U เดียว ช่วยให้ชั้นวางเป็นระเบียบและลดจำนวนแผงที่ต้องการ ศูนย์ข้อมูลองค์กรหลายแห่งสร้างมาตรฐานบนแผงโมดูลาร์โดยเฉพาะ เนื่องจากสามารถอัพเกรดพอร์ตไฟเบอร์แต่ละพอร์ตจาก 1G LC เป็น 10G LC หรือ 25G LC ได้ง่ายๆ โดยการสลับโมดูลคีย์สโตน โดยไม่ต้องเดินสายเคเบิลใหม่หรือเปลี่ยนแผงทั้งหมด

การบำรุงรักษาและการบริการระยะยาว

ในสภาพแวดล้อมที่มีพอร์ตปั่นป่วนสูง เช่น พื้นที่ทำงานร่วมกัน ศูนย์ธุรกิจของโรงแรม สถานที่จัดงาน แจ็คสโตนส่วนบุคคลจะถูกทำร้ายร่างกายจากวงจรการเสียบปลั๊กและปลั๊กออกซ้ำๆ แผงโมดูลาร์ช่วยให้ช่างเทคนิคสามารถเปลี่ยนแจ็คที่ชำรุดได้ภายในสองนาที โดยมีค่าใช้จ่ายชิ้นส่วนอยู่ที่ 5-10 ดอลลาร์ โดยไม่รบกวนการเชื่อมต่ออื่นๆ การซ่อมแซมแบบเดียวกันบนแผงแบบมีสายจำเป็นต้องเจาะบล็อกใหม่หรือเปลี่ยนชุดแผงทั้งหมดซึ่งอาจหมายถึง เวลาหยุดทำงาน 30–60 นาที ต่อเหตุการณ์

การพิสูจน์อักษรแห่งอนาคตและการอัพเกรดเทคโนโลยี

มาตรฐานเครือข่ายมีวิวัฒนาการ ขณะนี้ Cat6A เป็นค่าขั้นต่ำที่แนะนำสำหรับการติดตั้งเชิงพาณิชย์ใหม่ตาม TIA-568.2-D และ 10GBase-T นั้นพบเห็นได้ทั่วไปมากขึ้นแม้ในสภาพแวดล้อม SMB หากคุณปรับใช้แผง Cat6 แบบใช้สายในวันนี้และต้องการประสิทธิภาพ Cat6A ภายในสามปี คุณจะต้องเปลี่ยนแผงทั้งหมด ด้วยแผงโมดูลาร์ คุณสามารถสลับแจ็คสโตนในขณะที่ยังคงรักษาเฟรมไว้ได้ ความแตกต่างนั้นมีความสำคัญน้อยกว่าในตู้ 24 พอร์ต แต่จะมีความสำคัญทั่วทั้ง ศูนย์ข้อมูล 10 แร็คพร้อมพอร์ต 480 พอร์ต .

นอกเหนือจากสองประเภทหลัก: แผงแพทช์แบบมีมุม, แบบชีลด์ และแบบเปล่า

แม้ว่าระบบใช้สายและโมดูลาร์จะเป็นสองประเภทพื้นฐาน แต่ทั้งสองประเภทมาในรูปแบบพิเศษที่ตอบสนองความต้องการในการติดตั้งเฉพาะ

แผงแพทช์มุม

แผงแพทช์ที่ทำมุมเอียงพอร์ตด้านหน้าที่ 45 องศา โดยกำหนดเส้นทางสายแพตช์ไปด้านข้าง แทนที่จะตรงออกไปทางด้านหน้าของชั้นวาง สิ่งนี้จะช่วยลดความเครียดรัศมีการโค้งงอบนสายแพทช์ได้อย่างมาก และช่วยให้ชั้นวางที่มีความหนาแน่นสูงสะอาดขึ้นอย่างมาก แผงแบบทำมุมมีให้เลือกทั้งแบบมีสายและแบบโมดูลาร์ และมักใช้ในการจัดสวิตช์ระดับบนสุดซึ่งการจัดการสายเคเบิลเป็นสิ่งสำคัญ การออกแบบบางอย่างทำมุมเฉพาะแถวล่างของพอร์ต ทำให้เกิดเลย์เอาต์แบบผสมทั้งแบบแบน/แบบทำมุมเพื่อความหนาแน่นสูงสุด

แผงแพทช์ป้องกัน (STP)

ในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าอย่างมีนัยสำคัญ เช่น พื้นการผลิต อุปกรณ์กระจายเสียง ห้องถ่ายภาพทางการแพทย์ สายเคเบิลคู่บิดเกลียวมีฉนวนหุ้ม (STP) จำเป็นต้องมีแผงแพทช์หุ้มฉนวนเพื่อรักษาความต่อเนื่องของตัวป้องกันสายเคเบิลตลอดทั้งการเชื่อมต่อ แผงแพทช์เครือข่ายที่มีการป้องกันประกอบด้วยตัวเรือนพอร์ตโลหะและแถบกราวด์ที่เชื่อมต่อกับเส้นทางกราวด์ของชั้นวาง การใช้แผงที่ไม่มีการชีลด์ด้วยสายเคเบิล STP จะทำให้ชีลด์ที่แผงแตก โดยไม่บรรลุวัตถุประสงค์โดยสิ้นเชิง แผงป้องกันมีให้เลือกทั้งแบบมีสายและแบบโมดูลาร์ แม้ว่าจะมีต้นทุนระดับพรีเมียมประมาณก็ตาม 30–50% สูงกว่ารุ่นที่ไม่มีการชีลด์ที่เทียบเท่ากัน .

แผงแพทช์เปล่า

แผงแพทช์เปล่าไม่มีพอร์ตเลย ใช้สำหรับการจัดการชั้นวางโดยเฉพาะ โดยเติมพื้นที่ว่าง 1U เพื่อปรับปรุงการไหลเวียนของอากาศ ปิดกั้นฝุ่น หรือจัดเตรียมพื้นผิวที่มีป้ายกำกับไว้สำหรับจัดทำเอกสาร แม้ว่าจะไม่ใช่องค์ประกอบการกระจายข้อมูลที่ใช้งานได้ แต่แผงเปล่าก็ถือเป็นการตกแต่งแบบมืออาชีพในชั้นวางที่มีการจัดระเบียบอย่างดี และมีการกล่าวถึงที่นี่เนื่องจากมักจะถูกจัดกลุ่มไว้ข้างแผงแพทช์ฟังก์ชั่นในแค็ตตาล็อกของผู้จำหน่าย และอาจทำให้เกิดความสับสนสำหรับผู้ซื้อครั้งแรก

ข้อควรพิจารณาเกี่ยวกับความหนาแน่นของพอร์ต หน่วยแร็ค และการจัดการสายเคเบิล

แผงแพทช์ทั้งสองประเภทต้องได้รับการประเมินไม่เฉพาะตามประเภทของตัวเชื่อมต่อเท่านั้น แต่ยังต้องคำนึงถึงลักษณะที่พอดีกับเค้าโครงชั้นวางโดยรวมด้วย มีชั้นวาง EIA มาตรฐานขนาด 19 นิ้ว พื้นที่ใช้สอย 42U . การเลือกแผงที่ไม่ดีอาจทำให้ยูนิตชั้นวางเปลืองเปล่า สร้างฝันร้ายในการจัดการสายเคเบิล และทำให้การแก้ปัญหายุ่งยาก

แผงแพทช์แบบใช้สาย 48 พอร์ต 1U บรรจุพอร์ตไว้อย่างแน่นหนาและเหลือพื้นที่แนวนอนเพียงเล็กน้อยสำหรับคลิปการจัดการสายเคเบิล ผู้ติดตั้งจำนวนมากจับคู่แผง 48 พอร์ตแต่ละแผงกับตัวจัดการสายเคเบิลแนวนอน 1U ที่อยู่ด้านล่างโดยตรง ส่งผลให้เสีย 2U ต่อแผง แต่ปรับปรุงการบำรุงรักษาในระยะยาวได้อย่างมาก แผง 24 พอร์ตใน 1U ให้พื้นที่หายใจในแนวนอนระหว่างพอร์ตต่างๆ มากขึ้น ทำให้ง่ายต่อการติดป้ายกำกับและติดตามสายเคเบิลแต่ละเส้นโดยไม่รบกวนการเชื่อมต่อที่อยู่ติดกัน

สำหรับแผงโมดูลาร์ ต้องมีการตรวจสอบความลึกเพิ่มเติมที่กำหนดโดยการออกแบบแจ็คสโตนบางประเภทโดยเทียบกับระยะห่างด้านหลังของชั้นวาง คีย์สโตน Cat6A บางตัวขยายออกไป 2–3 นิ้วด้านหลังหน้าแผง และในตู้ติดผนังที่มีความลึกตื้นซึ่งมีความลึกเพียง 12–14 นิ้ว อาจทำให้การติดตั้งเป็นไปไม่ได้ทางกายภาพหากไม่ได้วางแผนล่วงหน้าอย่างรอบคอบ

แนวทางปฏิบัติในการติดฉลากและเอกสารประกอบ

ไม่ว่าแผงชนิดใด การติดฉลากที่เหมาะสมก็มีความสำคัญพอๆ กับตัวฮาร์ดแวร์เอง แนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมกำหนดให้แต่ละพอร์ตต้องมีป้ายกำกับด้วยตัวระบุที่ไม่ซ้ำกันซึ่งจับคู่กับตารางเวลาเคเบิลที่บันทึกจุดต้นทาง ปลายทาง หมวดหมู่สายเคเบิล วันที่ติดตั้ง และการอ้างอิงผลการทดสอบ แผงแพทช์คุณภาพส่วนใหญ่มีช่องแถบป้ายด้านล่างหรือด้านบนพอร์ต การใช้ Brady, HellermannTyton หรือระบบการติดฉลากที่คล้ายกันกับฉลากแบบหดตัวด้วยความร้อนหรือแบบเคลือบในตัว ช่วยให้ตัวระบุสามารถอ่านได้ 10 ปี แม้ในสภาพแวดล้อมที่มีฝุ่นหรือชื้น

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งสำหรับแผงควบคุมทั้งสองประเภท

ไม่ว่าคุณจะเลือกแผงแพทช์เครือข่ายประเภทใด ชุดแนวทางปฏิบัติในการติดตั้งที่สอดคล้องกันช่วยให้มั่นใจได้ว่าประสิทธิภาพของช่องสัญญาณจะตรงตามหรือเกินกว่าข้อกำหนดที่กำหนด

• รักษาคู่บิดภายใน 13 มม. จากจุดสิ้นสุด เพื่อลด crosstalk โดยเฉพาะในการติดตั้ง Cat6A
• ปล่อยห่วงบริการไว้ด้านหลังแผงอย่างน้อย 12 นิ้วเพื่อให้สามารถต่อสายใหม่ได้โดยไม่ต้องดึงสายเคเบิลใหม่
• ไม่เกินรัศมีการโค้งงอขั้นต่ำของสายเคเบิล โดยทั่วไปจะเป็น 4 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิลสำหรับแบบไม่มีชีลด์ และ 8 เท่าสำหรับแบบมีชีลด์
• ใช้เครื่องมือเจาะลงที่ปรับเทียบแล้วซึ่งตั้งค่าเป็นระดับการกระแทกที่ถูกต้องสำหรับประเภทบล็อก (110 เทียบกับโครน)
• ทดสอบทุกช่องด้วยเครื่องมือทดสอบภาคสนามที่ได้รับการรับรอง (Fluke DSX, IDEAL SignalTEK หรือเทียบเท่า) ตามมาตรฐาน TIA-568 หรือ ISO/IEC 11801 ก่อนลงนามในการติดตั้ง
• จัดเก็บรายงานการทดสอบทางอิเล็กทรอนิกส์และเชื่อมโยงไปยังตารางเวลาเคเบิลสำหรับทุกพอร์ตในระบบ
• เมื่อใช้แผงโมดูลาร์ ให้ยืนยันว่าแจ็คสโตนและกรอบแผงมาจากระบบที่ผ่านการทดสอบเดียวกัน เพื่อปกป้องการรับประกันหรือการรับรองของผู้ผลิต

ทำตามขั้นตอนเหล่านี้แปลงแผงแพทช์จากการซื้อฮาร์ดแวร์ธรรมดาให้เป็นส่วนประกอบโครงสร้างพื้นฐานที่มีการจัดทำเอกสารอย่างถูกต้องและได้รับการรับรองซึ่งสนับสนุนเครือข่ายที่เชื่อถือได้สำหรับ 15–25 ปี —วงจรชีวิตทั่วไปของระบบสายเคเบิลที่มีโครงสร้างซึ่งติดตั้งตามมาตรฐานปัจจุบัน

ข้อผิดพลาดทั่วไปเมื่อเลือกแผงแพทช์

แม้แต่ผู้ติดตั้งที่มีประสบการณ์ก็ยังทำข้อผิดพลาดในการเลือกซึ่งทำให้เกิดปัญหาเป็นเดือนหรือหลายปีหลังจากการปรับใช้ครั้งแรก ต่อไปนี้เป็นเรื่องธรรมดาที่สุดและหลีกเลี่ยงได้มากที่สุด

หมวดหมู่แผงไม่ตรงกันกับหมวดหมู่เคเบิล

การติดตั้งสายเคเบิล Cat6A และต่อเข้ากับแผงที่ได้รับการจัดอันดับ Cat6 จะจำกัดช่องสัญญาณไว้ที่ประสิทธิภาพของ Cat6 องค์ประกอบที่อ่อนแอที่สุดในช่องจะกำหนดประสิทธิภาพที่ได้รับการจัดอันดับของลิงก์ทั้งหมด หากคุณใช้ Cat6A เพื่อรองรับ 10GBase-T หรือ 25GBase-T ส่วนประกอบทั้งหมด เช่น สายเคเบิล แผงแพทช์ แจ็คสโตน และสายแพทช์ จะต้องได้รับการจัดอันดับ Cat6A

ละเว้นการจัดการสายเคเบิลด้านหลัง

ด้านหลังของแผง 48 พอร์ตที่มีประชากรหนาแน่นสามารถรองรับสายเคเบิลได้ 48 เส้น หากไม่มีไกด์จัดการสายเคเบิลด้านหลัง ตะขอรูปตัว J หรือแกนม้วนสายเคเบิลที่เหมาะสม การวิ่งเหล่านั้นจะกลายเป็นมวลที่พันกันซึ่งทำให้การเพิ่ม การเคลื่อนย้าย และการเปลี่ยนแปลง (MAC) ในอนาคตทำได้ยากโดยไม่จำเป็น และเพิ่มความเสี่ยงต่อความเสียหายของสายเคเบิลโดยไม่ตั้งใจระหว่างงานบำรุงรักษาที่ไม่เกี่ยวข้อง

การซื้อส่วนประกอบที่ไม่ใช่ระบบเพื่อประหยัดเงิน

การใช้กรอบแผง Panduit กับแจ็คสโตนแบบนอกยี่ห้อ หรือการผสมแผงแพทช์ Cat6 กับสายเคเบิล Cat6A จากผู้ผลิตรายอื่น ถือเป็นการฝ่าฝืนการรับประกันระบบที่ได้รับการทดสอบ ผู้ผลิต เช่น Panduit, Leviton, Belden, CommScope และ Legrand รับรองส่วนประกอบของตนว่าเป็นระบบ และการรับรองนั้นจะใช้ได้เฉพาะเมื่อมีการใช้ส่วนประกอบจากตระกูลเดียวกันร่วมกัน ผสมแบรนด์ให้ประหยัด $2–$5 ต่อพอร์ต อาจทำให้การรับประกันระบบ 25 ปีเป็นโมฆะซึ่งคุ้มค่ามากกว่าการประหยัดอย่างมาก

ประเมินข้อกำหนดจำนวนพอร์ตต่ำไป

กฎทั่วไปในการออกแบบสายเคเบิลเชิงพาณิชย์คือการวางแผน พอร์ตมากกว่าที่ต้องการในปัจจุบัน 20–30% . องค์กรเติบโต เวิร์กสเตชันเพิ่มขึ้น และอุปกรณ์ IoT ก็เพิ่มจำนวนขึ้น พอร์ตแพตช์พาเนลที่หมดลงส่งผลให้ต้องติดตั้งแผงใหม่ในช่วงกลางแร็คหรือต้องออกแบบใหม่ทั้งหมด ซึ่งทั้งสองอย่างนี้ยุ่งยากและมีราคาแพงกว่าการติดตั้งแผงที่ใหญ่ขึ้นหรือแผงเพิ่มเติมตั้งแต่ต้น
